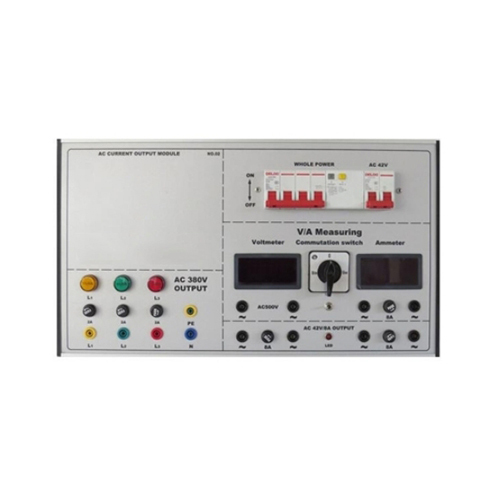

MR183E Modulo di uscita del circuito CA Attrezzatura didattica per scuole Attrezzatura per la formazione professionale tecnica e simulatore Laboratorio di installazione elettrica
MR183E Modulo di uscita del circuito CA Attrezzatura didattica per scuole Attrezzatura per la formazione professionale tecnica e simulatore Laboratorio di installazione elettrica 1 Introduzione Questo dispositivo sperimentale può fornire alimentazione CA, uscita interruttore e protezione fusibile, e può fornire 42 V/8 A e 380 V/1 A CA. La configurazione di voltmetro digitale, commutatore di tensione e amperometro digitale consente di effettuare una varietà di misurazioni. 2. L'apparecchiatura contiene i seguenti componenti: 1. Alimentazione CA 380 V ---- Interruttore differenziale -4p. 1. Alimentazione CA 42 V/8 A - Interruttore differenziale -2p. 2. Spia luminosa trifase. 3. Protezione trifase 4. Terminale di uscita trifase a cinque fili. 5. Terminali di uscita CA 42 V/8 A e protezione. 6. Terminali di uscita CA 42 V/8 A e protezione. 7. Spia luminosa di uscita CA 42 V/8 A. 8. Voltmetro CA -- CA 500 V. 9. Commutatore 10. Amperometro CA -- CA 8 A. 11. Interruttore di controllo della misurazione del voltmetro AC500V (nota: impostato sul lato sinistro, con l'uso dell'interruttore di inversione, è possibile testare l'alimentazione trifase interna; a destra, utilizzare la linea di prova per testare la tensione del terminale di uscita esterno.
