Unità dimostrativa di climatizzazione automobilistica avanzata Attrezzatura per la formazione professionale Attrezzatura universitaria Istruttore di climatizzazione
No.MR111A

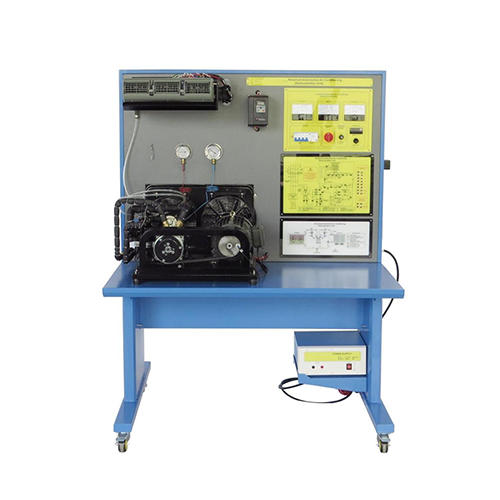

MR111A Unità dimostrativa di climatizzazione automobilistica avanzata Attrezzatura per la formazione professionale Attrezzatura universitaria Istruttore di climatizzazione
Alimentazione elettrica
trifase AC220V±10%
FU1
fusibile dell'unità evaporatore
FU2
fusibile del motore della ventola del condensatore
MR111A Unità dimostrativa di climatizzazione automobilistica avanzata Attrezzatura per la formazione professionale Attrezzatura universitaria Istruttore di climatizzazione 1. Panoramica L'unità dimostrativa avanzata per il condizionamento dell'aria per autoveicoli MR111A è progettata per dimostrare il funzionamento e le prestazioni dei sistemi di condizionamento dell'aria per autoveicoli. Può simulare e osservare le caratteristiche prestazionali del condizionamento dell'aria in diverse condizioni operative, inclusa la risoluzione dei problemi. L'unità esegue sei simulazioni di guasti elettrici per la pratica ed è dotata di diversi strumenti. Questi strumenti vi aiuteranno a effettuare diverse misurazioni e costituiranno un prezioso complemento per l'analisi e l'esplorazione del sistema. 2. Informazioni sul sistema di climatizzazione avanzato per autoveicoli MR111A (unità dimostrativa) 2.1 Elenco degli elementi 2.11 Unità di climatizzazione per autoveicoli I componenti sono i seguenti: (1) Compressore con frizione magnetica (2) Condensatore ad aria forzata (3) Essiccatore (4) Evaporatore con soffiante (5) Valvola di espansione (6) Doppio pressostato (7) Manometro (collegato al compressore tramite un tubo flessibile) (8) Pannello strumenti e controllo (9) Scheda simulatore guasti con punti di prova (10) Convertitore di frequenza (11) Motore elettrico di azionamento del compressore (12) Schema delle tubazioni 2.12 Manuale sperimentale 2.2 Circuito di refrigerazione 2.21 Sensore e controllo della temperatura (1) Un selettore di temperatura viene utilizzato per visualizzare comodamente la temperatura in più punti del circuito di refrigerazione. T1: Temperatura di ingresso del compressore T2: Temperatura di uscita del compressore T3: Temperatura di ingresso del condensatore T4: Temperatura di uscita del condensatore T5: Temperatura di ingresso della valvola di espansione T6: Temperatura di uscita della valvola di espansione e temperatura di ingresso dell'evaporatore T7: Temperatura di uscita dell'evaporatore T8: Temperatura ambiente (2) Controllo della temperatura 2.22 Strumenti e pannello di controllo (1) L'interruttore differenziale (ELCB) è utilizzato come protezione dalle perdite del circuito. (2) L'interruttore magnetotermico (MCB) è un interruttore automatico utilizzato per proteggere il circuito dalle sovracorrenti. (3) L'interruttore di alimentazione principale viene utilizzato come interruttore per consentire l'alimentazione dell'inverter e dell'alimentatore CC. (4) L'interruttore di controllo della velocità della ventola del condensatore viene utilizzato per controllare la velocità della ventola del condensatore. (5) Il selettore e il display della temperatura vengono utilizzati per selezionare il punto di temperatura e visualizzarlo sul display. (6) Il voltmetro viene utilizzato per misurare la tensione CC dell'alimentatore. (7) L'amperometro viene utilizzato per misurare il consumo di corrente. (8) Il sensore di velocità del motore di azionamento viene utilizzato per monitorare la velocità del motore di azionamento e simulare la velocità del motore. 2.23 Alimentatore CC 2.24 Punti di simulazione guasti e punti di prova 2.25 Alimentazione (1) Alimentazione: trifase CA 220 V ± 10%; (2) FU1: fusibile dell'unità evaporatore; (2) FU2: fusibile del motore della ventola del condensatore; (4) FU3: fusibile della frizione del compressore. 2.3 Componenti del condizionamento dell'aria 1 Compressori 2 Condensatore 3 Elettroventola del condensatore 4 Filtro essiccatore 5 Valvola di espansione termostatica 6 Evaporatore 7 Termostato 3. Esperimento Esperimento 1 Rappresentazione del diagramma pH del ciclo frigorifero Esperimento 2 Analisi delle prestazioni del sistema Esperimento 3 Variazione della velocità del compressore Esperimento 4 Variazione della velocità della ventola del condensatore Esperimento 5 Variazione della velocità della ventola dell'evaporatore Esperimento 6 Guasto del doppio pressostato (F1) Esperimento 7 Guasto del motore della ventola del condensatore (F2) Esperimento 8 Fusibile della frizione del compressore bruciato (F3) Esperimento 9 Guasto della frizione elettromagnetica del compressore (F4) Esperimento 10 Guasto del termostato (F5) Esperimento 11 Guasto del motore della ventola dell'evaporatore (F6)
