Laboratorio di elettronica di base Attrezzatura per la formazione professionale Modello tutor Attrezzatura per laboratorio elettrico

No.MR053E

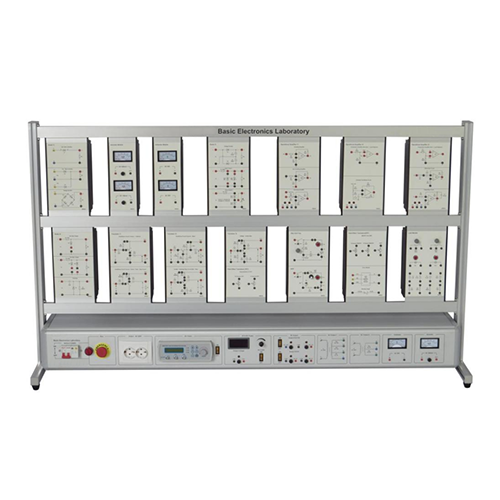

MR053E Laboratorio di elettronica di base Attrezzatura per la formazione professionale Modello tutor Attrezzatura per laboratorio elettrico
Potenza in ingresso
monofase a tre fili 220V±10% 50Hz
Misurare
1650mm*450mm*990mm
Peso
<64kg
  • Laboratorio di elettronica di base Attrezzatura per la formazione professionale Modello tutor Attrezzatura per laboratorio elettrico

Description

MR053E Laboratorio di elettronica di base Attrezzatura per la formazione professionale Modello tutor Attrezzatura per laboratorio elettrico
I. Panoramica del prodotto
1.1 Panoramica
Questo set di formazione pratica include vari esperimenti elettronici per coltivare le conoscenze e le competenze corrispondenti degli studenti ed è adatto per l'insegnamento, la formazione e la valutazione delle competenze in corsi di laurea correlati presso istituti professionali superiori, istituti tecnici superiori, scuole professionali secondarie e istituti tecnici.
1.2 Caratteristiche
1. La piattaforma di formazione adotta una struttura a colonna in alluminio e l'alimentatore è integrato, rendendola sicura e comoda da usare e non facilmente danneggiabile.
2. La scatola di sospensione del circuito dell'unità è completamente configurata e può essere utilizzata in combinazione, e il contenuto di correzione e formazione è completo.
3. Le scatole di sospensione dell'unità pertinenti possono essere configurate in modo flessibile per i soggetti sperimentali, soddisfacendo le esigenze dei diversi utenti.
4. La piattaforma di formazione è dotata di un buon sistema di protezione di sicurezza.
II. Parametri prestazionali
Potenza in ingresso: monofase a tre fili 220 V±10% 50 Hz
Dimensioni: 1650 mm*450 mm*990 mm
Peso: <64 kg
Condizioni di funzionamento: Temperatura ambiente: -10 ℃~+40 ℃
Umidità relativa: <85% (25 ℃)

III. Elenco dei componenti e introduzione dettagliata
3.1 Parte principale
Numero Nome
1 Scatola sospesa diodo n. 1
2 Scatola sospesa amperometro
3 Scatola sospesa voltmetro
4 Scatola sospesa diodo n. 3
5 Scatola sospesa amplificatore operazionale n. 1
6 Scatola sospesa amplificatore operazionale n. 3
7 Scatola sospesa amplificatore operazionale n. 2
8 Scatola sospesa diodo n. 2
9 Scatola sospesa transistor n. 1
10 Scatola sospesa transistor n. 2
11 Scatola sospesa transistor n. 3
12 Scatola sospesa tiristore bidirezionale
13 Scatola sospesa transistor ad effetto di campo
14 Scatola di sospensione del carico
3.2 Parte della scatola di alimentazione
Numero Nome
1 Interruttore automatico 2P con protezione dalle perdite
2 Spia luminosa rossa
3 Pulsante di emergenza
4 Presa europea
5 Generatore di segnale
6 Pulsante di commutazione
7 Voltmetro
8 Manopola di regolazione
9 Spia luminosa
10 Fusibile
11 Pulsante di commutazione
12 Modulo di alimentazione CC 12 V
13 Modulo di uscita CA
14 Modulo di uscita CA
15 Modulo di alimentazione CC 5 V
16 Voltmetro
17 Amperometro
3.3 Accessori
Numero Nome Quantità
1 Cavo elettrico da 2 mm 50 cm nero 10
2 Cavo elettrico da 2 mm 100 cm rosso 10
3 Cavo elettrico da 2 mm 100 cm blu 5
4 Cavo elettrico da 2 mm 100 cm nero 5
5 Cavo elettrico da 2 mm 100 cm giallo 5
6 Multimetro 1
7 Fusibile 0,1 A 5 x 20 6
8 Fusibile 0,5 A 5 x 20 6
9 Tubo portafusibile 3 A 5 x 20 10
10 Cavo dell'oscilloscopio 1
Cavo elettrico da 11 mm, morsetto nero 1
Cavo elettrico da 12 mm, morsetto rosso 1
3.5 Introduzione alle funzioni dei componenti
IV. Elenco degli esperimenti
Esperimento 1 Esperimento di prova di rettificazione a semionda
Esperimento 2 Esperimento di prova di rettificazione a onda intera
Esperimento 3 Esperimento di prova di raddrizzatore a ponte
Esperimento 4 Circuito amplificatore a collettore comune
Esperimento 5 Esperimento di prova di circuito di clamp diretto
Esperimento 6 Esperimento di prova di circuito differenziale
Esperimento 7 Esperimento di prova di circuito integratore
Esperimento 8 Esperimento di prova di circuito sommatore
Esperimento 9 Esperimento di prova di transistor a effetto di campo di tipo N
Esperimento 10 Esperimento di prova di circuito a tensione moltiplicata per 10
Esperimento 11 Esperimento di prova di circuito in parallelo con diodo Zener (regolatore)
Esperimento 12 Esperimento di prova di circuito in serie con diodo Zener (regolatore)
Esperimento 13 Esperimento di prova di circuito a tiristore unidirezionale
Esperimento 14 Esperimento di prova di circuito a diodo e triac bidirezionale
Esperimento 15 Esperimento di prova di circuito limitatore unidirezionale
Esperimento 16 Esperimento di prova di circuito amplificatore a base comune
Esperimento 17 Esperimento di prova di circuito amplificatore a emettitore comune
Esperimento 18 Esperimento di prova del circuito amplificatore di polarizzazione stabilizzato a tensione di emettitore comune
Esperimento 19 Esperimento di prova del circuito amplificatore partitore di tensione di collettore comune
Esperimento 20 Esperimento di prova del circuito di rilevamento del passaggio per lo zero
Esperimento 21 Esperimento di prova del circuito di rilevamento del passaggio per il diverso passaggio per lo zero
Esperimento 22 Esperimento di prova del circuito di oscillazione
