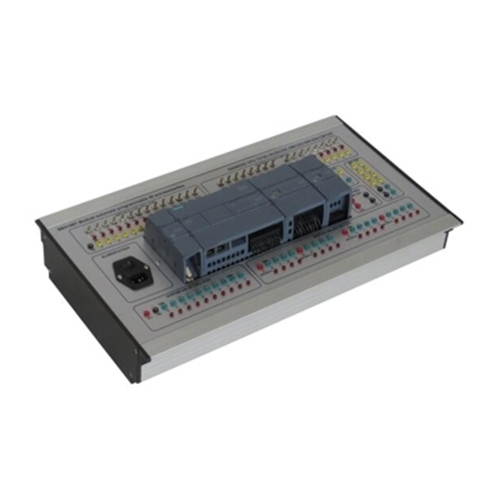

MR059E PLC compatto 40 ingressi/uscite Attrezzatura per la formazione professionale Learnlab Set didattico Macchina elettrica 1. Panoramica del prodotto 1.1 Panoramica Questo dispositivo di formazione è un modulo PLC Siemens 1200. Attraverso esperimenti correlati, è possibile familiarizzare con l'uso di base e i metodi di programmazione del PLC S7-1200 e con l'utilizzo del software di programmazione. Sviluppa le conoscenze e le competenze corrispondenti degli studenti, adatto per l'insegnamento e la valutazione delle competenze negli istituti professionali superiori, superiori, secondari e tecnici e professionali. 1.2 Caratteristiche (1) Unità modulare standard in scatola sospesa, installazione integrata nel PLC. (2) Ingresso e uscita del modulo PLC. Tutti i terminali sono collegati al pannello tramite il terminale adattatore e collegati tramite la linea di test K2. (3) Il modulo PLC seleziona Siemens CPU1215C DC/DC/DC, SM1223, CM1241 e CM1234, fornisce 30 ingressi digitali, 10 uscite a transistor (DC24V), 16 uscite a relè, 6 ingressi analogici, 4 canali di ingresso analogico, supporto per schede di memoria, supporto per espansione modulo Ethernet. (4) L'ingresso PLC può simulare lo stato dell'ingresso digitale tramite il funzionamento dell'interruttore. (5) I LED indicano lo stato di ingresso e uscita. 2. Parametri prestazionali (1) Alimentazione in ingresso: sistema monofase a tre fili 220V±10% 50Hz (2) Dimensioni: 297 mm × 310 mm × 80 mm (3) Capacità macchina: <1KVA (4) Peso: <100 kg (5) Condizioni di funzionamento: temperatura ambiente -10 °C ~ +40 °C Umidità relativa <85% (25 °C) 3. Composizione del prodotto 1: Ingresso digitale del modulo CPU1215c 2: Ingresso analogico del modulo 3: Ingresso analogico del modulo SM1234 4: Alimentazione totale 5: Uscita relè del modulo 6: Modulo PLC 7: Uscita analogica del modulo SM1234 8: Uscita PLC CC 24 V 3.1 Ingresso digitale del modulo Il modulo contiene 14 uscite digitali, ciascuna con un interruttore per lo stato dell'ingresso analogico e un indicatore LED che indica lo stato dell'ingresso digitale. 3.2 Ingresso analogico del modulo Il modulo contiene 6 punti di ingresso analogici per segnali analogici in tensione o corrente. 3.3 Alimentazione totale L'alimentazione del modulo è di 220 V CA e l'alimentatore CC 24 V integrato fornisce alimentazione al PLC. Le prese di corrente con interruttori e fusibili sono sicure e affidabili. 3.4 Uscita relè del modulo Il modulo contiene 10 uscite relè, ciascuna con un indicatore LED per indicare lo stato dell'uscita relè. 3.5 Modulo PLC Il modulo contiene la CPU Siemens CPU1214C DC/DC/RLY, il modulo CM1241 e il modulo CM1234. Un totale di 14 ingressi digitali, 10 uscite a tiristori (DC24 V), 6 ingressi analogici e 2 uscite analogiche sono stati introdotti nel pannello del modulo. 3.6 Uscita analogica del modulo Il modulo contiene 2 punti di ingresso analogici per l'uscita di segnali analogici. 3.7 Uscita PLC DC 24 V Il modulo contiene due set di alimentatori DC24 V per l'uscita PLC. 3.8 Dispositivi complementari (1) Cavo 1 pezzo (2) CD con software di programmazione PLC (3) Scheda di rete USB cablata 1 pezzo (4) Fusibili da 10 A 10 pezzi (5) 1 spia luminosa gialla, 1 spia luminosa verde, 1 spia luminosa rossa (6) Manuale in inglese 1 pezzo (7) Cavo di prova da 2 mm 25 pezzi (8) Terminali da 2 mm 3 pezzi 4. Può completare il contenuto della formazione (1) Formazione sulla comunicazione tra computer e PLC (2) Formazione sulla programmazione PLC (3) Formazione sul monitoraggio dello stato del PLC da parte del computer
