No.MR104E

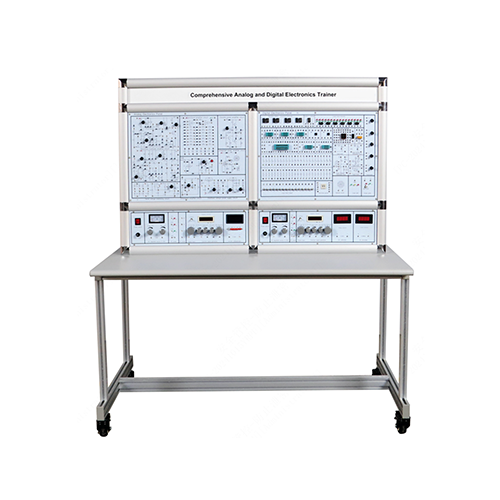

MR104E Attrezzatura didattica completa per trainer di elettronica analogica e digitale Set di formazione in aula Attrezzatura di formazione per reti intelligenti
Potenza in ingresso
monofase a tre fili AC 220V±10% 60Hz
Dimensioni
1300mmx615mmx1526mm
Peso
<120 kg
  • Attrezzatura didattica completa per trainer di elettronica analogica e digitale Set di formazione in aula Attrezzatura di formazione per reti intelligenti

Description

MR104E Attrezzatura didattica completa per trainer di elettronica analogica e digitale Set di formazione in aula Attrezzatura di formazione per reti intelligenti
I. Panoramica del prodotto
1.1 Panoramica
1. Questo prodotto integra sistemi di formazione su circuiti digitali e analogici e può eseguire test su circuiti analogici e digitali.
2. Questo prodotto è progettato con un alimentatore stabilizzato, corrente alternata a bassa tensione, un generatore di frequenza, un cicalino, prese multiple, uno stabilizzatore, ecc., fornendo risorse complete per la misurazione, il debug e lo sviluppo di nuovi prodotti elettronici.
1.2 Caratteristiche
1. L'apparecchiatura utilizza una spina speciale, che consente agli studenti di costruire rapidamente circuiti sperimentali per completare il test.
2. Utilizzando vari componenti elettronici e strumenti di assemblaggio, può non solo esercitare le capacità di assemblaggio e debug degli studenti, ma anche stimolare le loro capacità di sviluppo secondario come la progettazione di corsi, la progettazione di corsi di laurea e le gare di abilità.
II. Parametri prestazionali
(1) Potenza in ingresso: monofase a tre fili CA 220 V±10% 60 Hz
(2) Dimensioni: 1300 mm x 615 mm x 1526 mm
(3) Capacità totale: <2 KVA
(4) Peso: <120 kg
(5) Condizioni di funzionamento: temperatura ambiente -10 ℃~+40 ℃ umidità relativa <85% (25 ℃)

III. Elenco dei componenti e introduzione dettagliata
1. Parte di test del circuito analogico
2. Parte di alimentazione del circuito analogico
3. Parte di esperimento del circuito digitale
4. Parte di alimentazione del circuito digitale
IV. Esperimenti possibili
Parte di circuito digitale
Esperimento 1 Caratteristiche di commutazione dei transistor, limitatori e morsetti
Esperimento 2 Test di funzioni logiche e parametri di porte logiche integrate TTL
Esperimento 3 Test di funzioni logiche e parametri di porte logiche integrate CMOS
Esperimento 4 Collegamento e pilotaggio di circuiti logici integrati
Esperimento 5 Progettazione e test di circuiti logici combinatori
Esperimento 6 Decodificatori e loro applicazioni
Esperimento 7 Selettori di dati e loro applicazioni
Esperimento 8 Trigger e loro applicazioni
Esperimento 9 Contatori e loro applicazioni
Esperimento 10 Registri a scorrimento e loro applicazioni
Esperimento 11 Distributori di impulsi e loro applicazioni
Esperimento 12 Utilizzo di circuiti di gate per generare segnali impulsivi: multivibratore autoeccitato
Esperimento 13 Trigger monostabili e trigger di Schmitt: circuiti di ritardo degli impulsi e di modellazione della forma d'onda
Esperimento 14 Circuiti con base dei tempi 555 e relative applicazioni
Esperimento 15 D/A. Convertitore A/D
Esperimento 16: Dispositivo di risposta ai quiz
Esperimento 17: Cronometro elettronico
Esperimento 18: Voltmetro digitale CC a 3⅓ cifre
Esperimento 19: Frequenzimetro digitale
Parte di elettronica analogica
Esperimento 1: Uso di strumenti elettronici comuni
Esperimento 2: Semplice test dei diodi
Esperimento 3: Caratteristiche di ingresso e uscita dei transistor
Esperimento 4: Circuito amplificatore monostadio
Esperimento 5: Circuito amplificatore a due stadi
Esperimento 6: Circuito amplificatore a retroazione negativa
Esperimento 7: Inseguitore di emettitore
Esperimento 8: Circuito amplificatore differenziale
Esperimento 9: Amplificatore a tubo a effetto di campo
Esperimento 10: Circuito di oscillazione sinusoidale RC
Esperimento 11: Oscillatore LC e amplificatore di selezione della frequenza
Esperimento 12: Test dei parametri di base di un amplificatore operazionale integrato
Esperimento 13: Circuito di somma proporzionale di un amplificatore operazionale integrato
Esperimento 14: Circuito integrale e differenziale dell'amplificatore operazionale integrato
Esperimento 15: Circuito comparatore di tensione dell'amplificatore operazionale integrato
Esperimento 16: Generatore di forme d'onda
Esperimento 17: Filtro attivo
Esperimento 18: Amplificatore di potenza integrato
Esperimento 19: Amplificatore di potenza simmetrico complementare
Esperimento 20: Regolatore di tensione integrato
Esperimento 21: Circuito regolatore di tensione in serie
Esperimento 22: Circuito raddrizzatore controllato da tiristori
