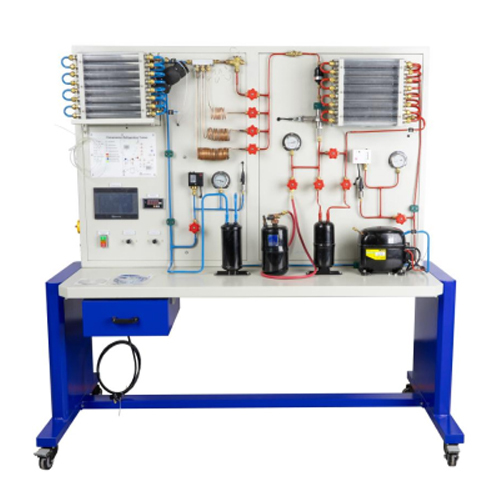

MR051R Istruttore di refrigerazione a compressione, attrezzature didattiche, formazione professionale, istruttore di condizionamento dell'aria 1. Introduzione all'apparecchiatura 1.1 Panoramica Il simulatore di refrigerazione a compressione è un dispositivo utilizzato per studiare il principio della refrigerazione a compressione. Il dispositivo è composto principalmente da quattro parti: compressore, evaporatore, condensatore e quattro dispositivi di laminazione. Il simulatore include una varietà di sensori e può trasmettere i dati a un display touch. Elaborando le letture di questi sensori, è possibile studiare la relazione tra il flusso di laminazione e la capacità di raffreddamento. 1.2 Caratteristiche (1) Il simulatore di refrigerazione a compressione adotta una struttura con telaio in alluminio, semplice, robusta e affidabile. È inoltre dotato di 4 ruote piroettanti, che ne facilitano notevolmente lo spostamento. (2) Il simulatore di refrigerazione a compressione adotta un layout elettrico sicuro ed è messo a terra in modo sicuro e affidabile. (3) Il simulatore di refrigerazione a compressione adotta un design modulare e ogni unità può funzionare in modo indipendente, aumentando notevolmente la tipologia e la quantità di esperimenti. (4) Il simulatore di refrigerazione a compressione utilizza il refrigerante R513A, sicuro ed ecologico. (5) Il simulatore di refrigerazione a compressione è dotato di una porta che può comunicare con un PC, consentendo la raccolta dati e l'analisi grafica dell'apparecchiatura. 2. Parametri tecnici Alimentazione: monofase monofase 240 V +/- 10% 50 Hz Peso: 257 kg Dimensioni: 1810 mm*870 mm*1950 mm Condizioni di funzionamento: Temperatura ambiente 10℃～30℃ Umidità relativa <75% (25℃) 3. Elenco dei componenti e introduzione dettagliata 3.1 Parte principale N. Nome 1 Evaporatore 2 Dispositivo di strozzatura 3 Interruttore di controllo bassa tensione 4 Manometro bassa pressione 5 Separatore gas-liquido 6 Armadio 7 Indicatore di livello 8 Condensatore 9 Flussometro elettronico 10 Interruttore di controllo alta tensione 11 Voltmetro 12 Sensore di pressione elettronico 13 Ricevitore 14 Compressore 3.2 Parte della scatola di alimentazione N. Nome 1 Display touch 2 Interruttore di carico 3 Porta USB 4Contatore di potenza 5 Manopola di controllo della ventola dell'evaporatore 6 Manopola di controllo della ventola del condensatore 3.3 Elenco di configurazione delle apparecchiature N. Nome Quantità Componente 1 Compressore 1 Componente 2 Condensatore 1 Componente 3 Evaporatore 1 Componente 4 Serbatoio di accumulo del liquido 1 Componente 6 Separatore gas-liquido 1 Componente 7 Interruttore di controllo dell'alta tensione 1 Componente 8 Interruttore di controllo della bassa tensione 1 Componente 9 Sensore di pressione 2 Componente 10 Flussometro elettromagnetico 1 Componente 11 Monitor touch 1 3.4 Accessori N. Nome Quantità 1 CD del software 1 2 Cavo USB 1 4. Elenco degli esperimenti Esperimento 1 Comprendere l'uso del simulatore di refrigerazione a compressione Esperimento 2 Comprendere le condizioni di funzionamento del dispositivo di strozzamento di tipo A del simulatore di refrigerazione a compressione Esperimento 3 Comprendere le condizioni di funzionamento del dispositivo di strozzamento di tipo B del simulatore di refrigerazione a compressione Esperimento 4 Comprendere le condizioni di funzionamento del dispositivo di strozzamento di tipo C del simulatore di refrigerazione a compressione Esperimento 5 Comprendere le condizioni di funzionamento della valvola di espansione del simulatore di refrigerazione a compressione Esperimento 6. Comprensione della funzione di comunicazione con il PC del simulatore di compressione/refrigerazione
