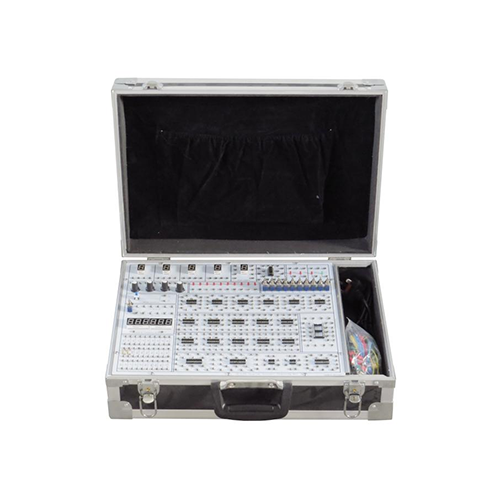

MR280E Kit per esperimenti di elettronica digitale, attrezzatura didattica per scuole, pacchetto didattico per laboratori di installazione elettrica. Introduzione al prodotto: La macchina per l'apprendimento dei circuiti elettrici digitali fornisce diverse sorgenti di segnale, con cablaggio stampato sul lato anteriore e componenti installati sul lato posteriore. Tutti i misuratori di frequenza delle sorgenti di segnale sono realizzati con chip CPLD e scheda a doppia faccia, e tutti i componenti sono di alta qualità, migliorando la qualità complessiva della macchina. Poiché i componenti sono installati sul lato posteriore, si riduce e si evita la possibilità di danni accidentali. Caratteristiche del prodotto: facile da usare, durevole, progetti sperimentali flessibili, consente di eseguire facilmente diversi esperimenti di simulazione digitale. Questo prodotto è adatto per l'insegnamento delle tecniche elettroniche presso istituti di istruzione superiore e scuole professionali. Contenuto del sistema: 1. Alimentazione: Ingresso CA: 220 V ± 10%, 50 Hz Uscita CC: ± 12 V/200 mA, 5 V/2 A 2. Due gruppi di circuiti elettrici a impulso singolo manuale: possono emettere impulsi positivi e negativi contemporaneamente, con ampiezza di impulso a livello TTL. 3. Un gruppo di impulsi continui: l'uscita è a livello TTL. Sorgente di impulsi a frequenza fissa: 1 Hz, 1 kHz, 10 kHz, 100 kHz, 1 MHz 4. Frequenzimetro digitale a sei cifre ad alta precisione, intervallo di misurazione: 0-9,9999 MHz, errore <1 Hz (progettato con chip CPLD) 5. Uscita e visualizzazione del livello logico. A. Interruttore di livello logico indipendente a otto bit: può emettere livelli elettrici "0" e "1" (logica positiva). B. Livello elettrico logico costituito da otto LED rossi e circuito di pilotaggio. 6. Display a tubo Nixie A. Circuito di visualizzazione con decodifica del codice BCD a quattro bit costituito da tubo Nixie a LED. B. Tubo Nixie a otto segmenti a un bit, con tutti i pin accessibili, utilizzato per esperimenti con tubi Nixie. 7. Prese a foro circolare a 8, 14, 16, 20 e 28 pin. Compatibili con vari chip IC. 8. Quattro potenziometri con diversi valori di resistenza. 9. 30 resistenze e condensatori di dimensioni standard. Progetti sperimentali consigliati: 1. Test dei parametri e utilizzo delle porte logiche integrate TTL 2. Test delle porte logiche integrate CMOS 3. Esperimento sulla funzione logica dei circuiti a porte logiche 4. Test dei componenti logici combinatori comuni 5. Semisommatore, sommatore completo e esperimento di operazioni logiche 6. Circuito di votazione a sette persone e circuito di rilevamento del gruppo sanguigno 7. Test della funzione di trigger 8. Funzione logica e test dei parametri principali dei trigger JK e D 9. Trigger e latch con uscita a tre stati 10. Esperimento con contatore binario asincrono 11. Esperimento con contatore binario sincrono 12. Test della funzione di registro a scorrimento 13. Esperimento con circuito di conteggio, decodifica e visualizzazione 14. Circuito integrato 555 e sue applicazioni 15. Generazione di onde e trigger monostabile 16. Progettazione di un rilevatore di sequenza 17. Controllore semaforico con intervento manuale 18. Progettazione di un orologio digitale 19. Frequenzimetro digitale 20. Esperimento di controllo delle luci posteriori dell'automobile
