Pannello di formazione sulla protezione elettrica Apparecchiature didattiche di ingegneria Sistema di formazione sulla risoluzione dei problemi Trainer automatico
No.MR258E
MR258E Pannello di formazione sulla protezione elettrica Apparecchiature didattiche di ingegneria Sistema di formazione sulla risoluzione dei problemi Trainer automatico

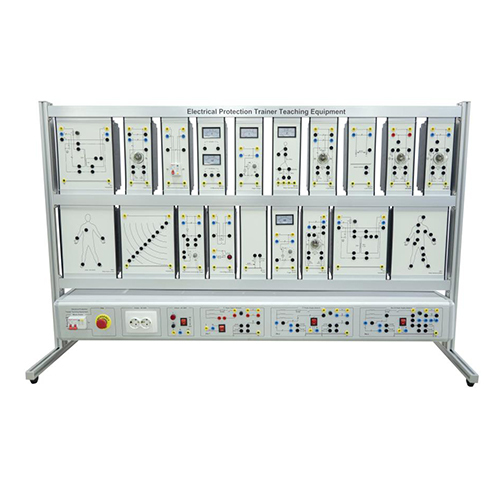

MR258E Pannello di formazione sulla protezione elettrica Apparecchiature didattiche di ingegneria Sistema di formazione sulla risoluzione dei problemi Trainer automatico I. Panoramica del prodotto 1.1 Panoramica Attraverso la formazione e l'insegnamento, gli studenti possono acquisire familiarità con le cause di vari incidenti elettrici e con le misure operative pratiche per prevenirli, in modo che possano comprendere gli incidenti elettrici, attribuire importanza agli incidenti elettrici, migliorare la prevenzione degli incidenti in loco e la risoluzione degli incidenti elettrici e consentire agli studenti di apprendere una varietà di metodi di protezione di sicurezza comunemente utilizzati. 1.2 Caratteristiche (1) La piattaforma di formazione adotta una struttura a colonna con profilo in alluminio e lo strumento di misura e l'alimentatore per la formazione sono integrati, il che è comodo da usare e non facile da danneggiare. (2) La struttura modulare, la configurazione completa, può essere utilizzata in combinazione per completare i contenuti formativi di una varietà di corsi. (3) Dispone di un buon sistema di protezione di sicurezza. Tutti i terminali a corrente forte utilizzano terminali a innesto di sicurezza per prevenire contatti e scosse elettriche e la protezione di messa a terra complessiva è affidabile. In caso di perdite, l'alimentazione può essere interrotta rapidamente per protezione. II. Parametri prestazionali (1) Potenza in ingresso: sistema monofase a tre fili 220 V±10% 50 Hz (2) Dimensioni: 1600 mm × 550 mm × 1000 mm (3) Capacità dell'intera macchina: <2,0 KVA (4) Peso: <100 kg (5) Condizioni di funzionamento: Temperatura ambiente -10 ℃～+40 ℃ Umidità relativa ＜85% (25 ℃) III. Composizione del prodotto 3.1 Tavolo da allenamento Il piano del tavolo da allenamento è realizzato in impiallacciatura ignifuga, resistente e resistente all'usura, bello e pulito. 3.2 Quadro elettrico (1) Ingresso di alimentazione monofase a tre fili, controllato da un interruttore differenziale, dotato di un pulsante di arresto di emergenza. In caso di emergenza, premere il pulsante di arresto di emergenza e l'interruttore interromperà l'alimentazione. (2) Dotato di spia di alimentazione, presa di uscita di alimentazione e terminale di uscita di sicurezza. L'unità di alimentazione della stazione di addestramento è mostrata nella figura seguente. La configurazione del pannello di alimentazione della stazione di addestramento è la seguente: (1) Unità di alimentazione (2) Rete di alimentazione IT (3) Rete di alimentazione TT (4) Rete di alimentazione TN-C-S (5) Interruttore automatico 2P (6) Indicatore di alimentazione (7) Terminale di uscita di alimentazione AC2220V 3.3 Modulo scatola pensile 1. Modulo di tensione di dispersione FV-1 2.FV-2 3.FI-1 4. Modulo CC pulsante FI-2 5. Modulo di corrente di dispersione FI-3 6. Modulo trasformatore TR-1 7.TR-3 8.PW-1 9. Modello di test umano HM-3 10. Modulo misuratore di tensione e corrente (HM-4) 11. Modulo di resistenza di messa a terra PB-1 12. Modulo di carico (LD-1) 13. Modulo di carico LD-4 14. Modulo di carico LD-5 15. Modulo di carico LD-6 16. Modulo di carico LD-7 17. Modulo di carico LD-8 18.HM-1 19.HM-2 3.4 Dispositivo di supporto (1) Cavo elettrico (2) Multimetro V. Può completare il contenuto della formazione 5.1 Prova di isolamento protettivo (1) Misurazione della resistenza di isolamento (2) Prova delle prestazioni di isolamento (3) Esperimento sul mezzo isolante 5.2 Esperimento sulla protezione a bassa tensione (1) Prova della tensione di sicurezza (2) Prova delle caratteristiche del trasformatore 5.3 Esperimento sulla protezione di messa a terra (1) Tipi di protezione di messa a terra (2) Utilizzo del dispersore di terra (3) Sistema di alimentazione con messa a terra e sistema di alimentazione senza messa a terra (4) Rete di messa a terra multipunto (5) Misurazione della resistenza di messa a terra (6) Utilizzo e prova del dispersore di terra 5.4 Esperimento sulla protezione di tipo corrente (1) Applicazione del trasformatore a sequenza zero (2) Protezione dell'interruttore di dispersione di tipo corrente (3) Protezione da sovracorrente di guasto 5.5 Esperimento sulla protezione di tipo tensione (1) Tensione zero Esperimento di protezione (2) Esperimento di protezione da sovratensione (3) Esperimento di protezione da interruttore differenziale di tipo tensione 5.6 Esperimento di rilevamento della resistenza del circuito (1) Misurazione della resistenza del circuito (2) Rilevamento della resistenza di linea
