1 Panoramica del prodotto
1.1 Panoramica

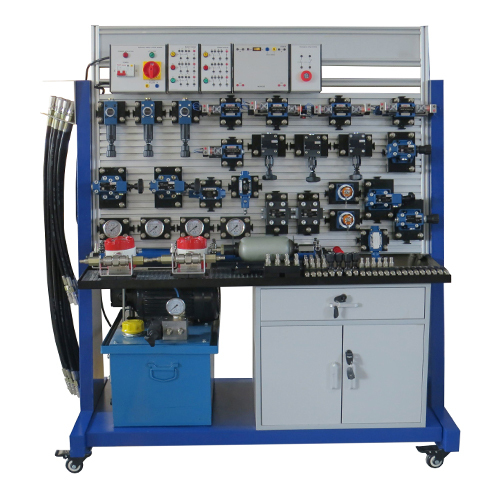

Questo dispositivo di addestramento idraulico adotta un design del pannello di controllo a struttura aperta, in conformità con i requisiti del programma di meccatronica universitario per il controllo di gas, elettricità e idraulica, combinando i vantaggi delle apparecchiature sperimentali di controllo a relè idraulico. Diversi componenti idraulici possono essere installati in modo flessibile sul pannello di controllo. Tutti i giunti adottano giunti rapidi di apertura e chiusura su entrambe le estremità, risolvendo il problema delle perdite d'olio nel circuito idraulico, risultando pratici e durevoli, riducendo le perdite e contribuendo al mantenimento dell'igiene ambientale. La combinazione arbitraria di vari componenti consente di formare un sistema idraulico con funzioni specifiche, con elevata praticità.
1.2 Caratteristiche
(1) L'apparecchiatura è composta da un telaio in lamiera ad alta resistenza, esteticamente gradevole e durevole. La base è dotata di ruote universali che ne facilitano lo spostamento; è dotata di un armadietto per riporre utensili e dispositivi e la stazione idraulica è integrata nella parte inferiore dell'apparecchiatura; (2) Sono fissati vari blocchi di valvole idrauliche. La piastra di base adotta uno speciale profilo, con una spaziatura delle scanalature di 25 mm, che consente di collegare e scollegare facilmente diverse parti. La parte superiore della scatola di controllo elettronico è posizionata in modo da garantire la massima compattezza.
(2) Dotato di valvole idrauliche industriali, la pressione massima di esercizio può raggiungere i 35 MPa. Ogni componente idraulico è dotato di una piastra di base per il collegamento del circuito idraulico, che può essere posizionata comodamente e liberamente sul pannello. Il collegamento del circuito idraulico è realizzato con giunti a sgancio rapido, che facilitano lo smontaggio e il collegamento, non presentano perdite d'olio, riducono gli sprechi e contribuiscono a mantenere l'igiene ambientale.
(2) 2 Parametri di prestazione
(1) Alimentazione: CA: 220 V
(2) Dimensioni del tavolo sperimentale: 1600 mm (lunghezza) × 1000 mm (larghezza) × 1700 mm (altezza)
(3) Interasse scanalature: 25 mm
(4) Specifiche: Mobile: 1
(5) Struttura del piano: 1
(6) Ruote con scanalature divise: 4
(7) Intervallo di velocità limite di sicurezza: 1000-1500 giri/min
(8) Quando la pompa idraulica è in funzione, il rumore a una distanza di 1,5 m dalla piattaforma idraulica è inferiore o uguale a 58 dB0
(9) L'esperimento dimostrativo richiede solo 4-6 MPa per la pressione del flusso del fluido
(10) Serbatoio del carburante: volume nominale 40 L

3 Composizione del prodotto
3.1 Unità di controllo elettrica
L'unità di controllo elettrica comprende una scatola di comando principale, una scatola di pulsanti, una scatola di alimentazione a 24 V e una scatola di arresto di emergenza.
3.2 Piattaforma di addestramento
La piattaforma di addestramento è composta da un profilo in alluminio e una piastra di base in lega di alluminio, che consentono di spostarla e posizionarla in modo flessibile. La scatola di controllo dell'attuatore è installata sulla piastra di base, conferendole un aspetto elegante e raffinato.
3.3 Configurazione di alimentazione
L'ingresso di alimentazione monofase a tre fili, protetto da un apposito dispositivo di sicurezza, è dotato di un interruttore generale. In caso di emergenza, spegnere l'interruttore generale per arrestare l'oggetto in esecuzione.
3.4 Componenti idraulici
Immagine e nome cinese dei componenti idraulici.
1 Cilindro idraulico a semplice effetto
2 Cilindro idraulico a doppio effetto
3 Valvola a farfalla
4 Valvola di ritegno del foro di ritorno dell'olio
5 Valvola di sicurezza direzionale
6 Valvola direzionale a solenoide a tre posizioni e quattro vie (M)
7 Valvola direzionale a solenoide a tre posizioni e quattro vie (0)
8 Valvola a solenoide a tre posizioni e quattro vie (H)
9 Valvola di corsa
10 Valvola direzionale a solenoide a due posizioni e quattro vie
11 Valvola di inversione manuale a due posizioni e quattro vie
12 Valvola di controllo della velocità
13 Valvola di sicurezza a comando pilota
14 Valvola di ritegno a molla
15 Valvola di ritegno (senza molla)
16 Valvola di ritegno a comando pilota
17 Valvola di riduzione della pressione (a comando pilota)
18 Valvola di ritegno
19 Valvola di sequenza
20 Valvola di sicurezza
21 Raccordo a T
22 Raccordo a cinque vie
23 Manometro a glicerina
24 Flussometro
25 Centrale idraulica a pompa singola
5 Contenuto dell'esperimento:
Esperimento 1. Circuito di inversione della valvola di inversione manuale
Esperimento 2. Flussometro a turbina
Esperimento 3. Circuito di controllo dell'acceleratore e della velocità di ingresso dell'olio
Esperimento 4. Esperimento con valvola direzionale a tre posizioni e quattro vie di tipo O
Esperimento 5. Esperimento con valvola di inversione a tre posizioni e quattro vie di tipo M
Esperimento 6. Esperimento con valvola di inversione a tre posizioni e quattro vie di tipo H
