No.MR118E

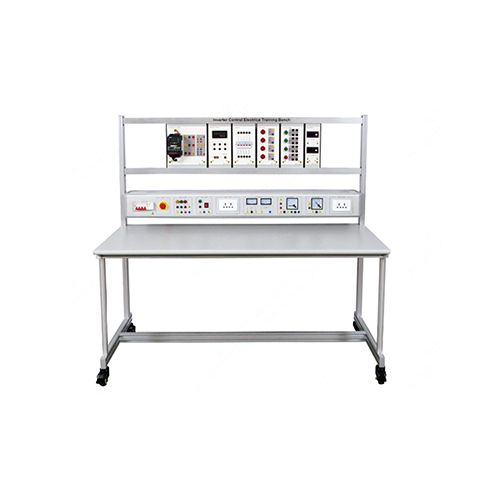

MR118E Banco di addestramento elettrico con controllo inverter Attrezzatura didattica Attrezzatura per l'addestramento industriale Banco di lavoro elettrico
MR118E Banco di addestramento elettrico con controllo inverter Attrezzatura didattica Attrezzatura per l'addestramento industriale Banco di lavoro elettrico I. Panoramica del prodotto 1.1 Panoramica Questo dispositivo di formazione include componenti di controllo industriale come convertitori di frequenza e motori. Attraverso esperimenti pertinenti, gli studenti possono acquisire familiarità con le caratteristiche operative dei motori asincroni e l'uso di vari componenti di controllo industriale, padroneggiare i principi e i metodi di controllo, e coltivare le relative conoscenze e competenze. 1.2 Caratteristiche (1) La piattaforma di formazione adotta una struttura a colonna in profilo di alluminio, semplice ed elegante. Nella parte inferiore sono installate ruote universali, che possono essere spostate in modo flessibile e l'altezza può essere regolata individualmente in base alle condizioni del terreno. Gli strumenti di misura e l'alimentatore per la formazione sono integrati in una scatola sospesa integrata, facile da usare e resistente ai danni. (2) È dotato di motori asincroni, inverter, scatole sospese per pulsanti, encoder e altri accessori completi. (3) La piattaforma di formazione è dotata di un buon sistema di protezione di sicurezza. II. Parametri prestazionali 2.1 Parametri tecnici Parametri di alimentazione: monofase CA 220 V ±10% 60 Hz Requisiti dell'ambiente di lavoro: temperatura ambiente -10 ℃～+40 ℃ umidità relativa <85% (25 ℃) 2.2 Dimensioni e peso Dimensioni: 1600*830*1505 mm Peso: <100 kg III. Elenco dei componenti 3.1 Parte principale Numero Nome 1 Telaio 2 Modulo di uscita del misuratore di tensione/corrente CC 3 Modulo tachimetro 4 Modulo fusibile 5 Modulo indicatore 6 Modulo pulsante 7 Modulo inverter 8 Motore asincrono trifase a gabbia di scoiattolo 3.2 Parti elettriche Numero Nome 1 Interruttore automatico 4P con protezione dalle perdite 2 Protezione di messa a terra a scatto 3 Porta di uscita CA 380 V 4 Porta di uscita CA 220 V 5 Presa a sei fori CA 220 V 6 Amperometro CA 7 CA Voltmetro 8 Misuratore di potenza 9 Misuratore di fase del fattore di potenza 10 Presa a sei fori CA 220 V 3.3 Accessori N. Nome 1 Multimetro digitale UA9205 2 Cavo elettrico da 4 mm 1 m a doppia estremità giallo 3 Cavo elettrico da 4 mm 1 m a doppia estremità verde 4 Cavo elettrico da 4 mm 1 m a doppia estremità rosso 5 Cavo elettrico da 4 mm a doppia estremità blu 6 Cavo elettrico da 4 mm 1 m a doppia estremità nero 7 Cavo elettrico da 4 mm 1 m a doppia estremità bicolore 8 Nucleo fusibile 5 A 9 Tubo fusibile 5 A 5*20 3.4 Elenco configurazioni prodotto N. NomeQYT 1 Modulo di uscita del misuratore di tensione/corrente CC 1 2 Modulo tachimetro 1 3 Modulo fusibile 1 4 Modulo indicatore 1 5 Modulo pulsante 1 6 Modulo inverter 1 7 Motore asincrono trifase a gabbia di scoiattolo 1 8 Multimetro digitale UA9205 1 9 Cavo elettrico da 4 mm, 1 metro, a doppia estremità, giallo 5 10 Cavo elettrico da 4 mm, 1 metro, a doppia estremità, verde 5 11 Cavo elettrico da 4 mm 1 metro a doppia estremità rosso 5 12 Cavo elettrico da 4 mm da 1 metro a doppia estremità blu 5 13 Cavo elettrico da 4 mm da 1 metro a doppia estremità nero 5 14 Cavo elettrico da 4 mm da 1 metro a doppia estremità bicolore 5 15 Nucleo fusibile 5 A 5 16 Tubo fusibile 5 A 5*20 5 IV. Elenco esperimenti Esperimento 1 Esperimento sulla velocità del motore di controllo dell'inverter Esperimento 2 Esperimento di prova del misuratore di potenza Esperimento 3 Esperimento di prova del misuratore di fase del fattore di potenza Esperimento 4 Esperimento di misura della corrente nel circuito di controllo del pulsante Esperimento 5 Esperimento di misura del voltmetro CA
