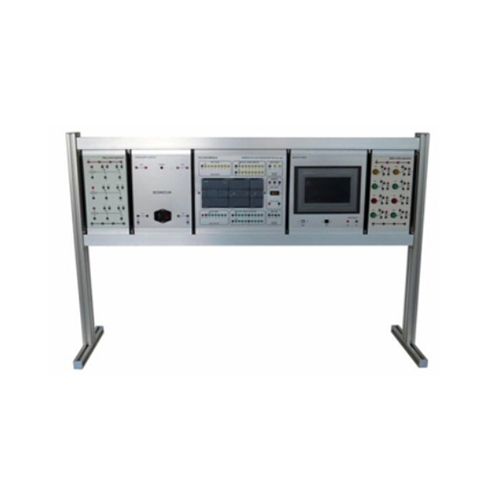

MR054E PLC industriali modulari, attrezzature didattiche, attrezzature universitarie, attrezzature per la formazione elettrica 1 Panoramica del prodotto 1.1 Panoramica Il dispositivo di formazione include un PLC Siemens 1200, un touch screen, un modulo di alimentazione, un modulo pulsanti, un modulo indicatori e un modulo relè. Attraverso esperimenti correlati, gli studenti possono familiarizzare con l'uso di base e i metodi di programmazione del PLC S7-1200 e con l'uso del software di programmazione. Sviluppa le conoscenze e le competenze corrispondenti degli studenti, ed è adatto per l'insegnamento e la valutazione della formazione professionale in istituti professionali superiori, scuole superiori, istituti professionali secondari e istituti tecnici e professionali. 1.2 Caratteristiche (1) Il telaio di formazione adotta una struttura a colonna in profilo di alluminio, uno strumento di misura e un alimentatore di formazione integrati, il circuito di formazione e il dispositivo sono combinati in una scatola sospesa, ciascuna unità è flessibile, facile da usare e non facile da danneggiare. (2) Il circuito sperimentale e il dispositivo sono completamente equipaggiati e possono essere utilizzati in combinazione per completare i contenuti formativi di vari corsi. (3) La piattaforma di formazione è dotata di un buon sistema di protezione di sicurezza. 2 parametri prestazionali (1) Potenza in ingresso: sistema monofase a tre fili 220 V±10% 50 Hz (2) Dimensioni: 1200 mm × 300 mm × 780 mm (3) Capacità della macchina: <1 KVA (4) Peso: <100 kg (5) Condizioni di funzionamento: temperatura ambiente -10 °C ~ +40 °C Umidità relativa <85% (25 °C) 3 Composizione del prodotto 3.1 Telaio di addestramento Il telaio di addestramento è supportato da una colonna in profilo di alluminio, dalla struttura solida, dall'aspetto gradevole e dal pratico utilizzo da tavolo. 3.2 Modulo di alimentazione Il modulo di alimentazione è dotato di ingresso AC 220 V, alimentatore DC 24 V e cavo di alimentazione, sicuro e pratico. 3.3 Modulo pulsanti Il modulo contiene otto pulsanti luminosi, ciascuno con un contatto normalmente chiuso e uno normalmente aperto, sei dei quali sono pulsanti autoripristinanti e gli altri due sono pulsanti autobloccanti. È possibile immettere un segnale digitale PLC. 3.4 Modulo relè Il modulo contiene tre relè, ciascuno con due contatti normalmente aperti e due contatti normalmente chiusi. Può essere utilizzato come attuatore per PLC. 3.5 Modulo PLC Il modulo contiene i moduli Siemens CPU1212C DC/DC/DC, SM1223 e SM1232. Contiene 24 ingressi digitali, 22 uscite a tiristori (DC24V), 2 ingressi analogici e 2 uscite analogiche. Modulo touch screen da 3,6 pollici Il modulo contiene un touch screen a colori MCGS da 7 pollici per il monitoraggio del PLC. 3.7 Componenti in dotazione (1) Cavo di rete 1 pezzo (2) CD del software di programmazione PLC 1 pezzo (3) Software di programmazione touch screen 1 pezzo (4) Fusibili da 5 A 10 pezzi (5) Spia luminosa gialla 1 pezzo, spia verde 1 pezzo, spia rossa 1 pezzo (6) Manuale in inglese 1 pezzo (7) Cavo elettrico di sicurezza da 2 mm 25 pezzi (8) Prese di sicurezza da 2 mm 3 pezzi 4 Contenuti della formazione (1) Formazione sulla programmazione PLC (2) Formazione sulla programmazione touchscreen (3) Formazione sulla comunicazione tra PLC e touchscreen (4) Formazione sulla comunicazione tra computer e touchscreen (5) Formazione sul controllo del PLC tramite touchscreen (6) Formazione sullo stato del PLC tramite touchscreen
