Kit di addestramento PLC con simulatori Attrezzatura didattica per scuole Attrezzatura di formazione professionale tecnica e simulatore Trainer automatico
No.MR201E
MR201E Kit di addestramento PLC con simulatori Attrezzatura didattica per scuole Attrezzatura di formazione professionale tecnica e simulatore Trainer automatico

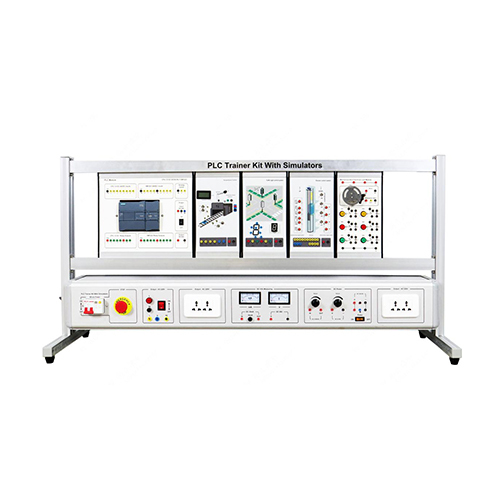

MR201E Kit di addestramento PLC con simulatori Attrezzatura didattica per scuole Attrezzatura di formazione professionale tecnica e simulatore Trainer automatico 1. Introduzione al prodotto 1.1 Descrizione del prodotto Questo dispositivo di formazione include un PLC Siemens S7-1200 e altri oggetti di controllo e moduli di simulazione per la formazione. Attraverso esperimenti pertinenti, gli studenti possono acquisire familiarità con l'uso di base del PLC Siemens, con i metodi e i software di programmazione, e coltivare le relative conoscenze e competenze. È adatto per l'insegnamento e la valutazione della formazione professionale di corsi di laurea correlati presso istituti professionali superiori, istituti di istruzione secondaria di primo grado, istituti professionali secondari e istituti tecnici. 1.2 Caratteristiche del prodotto (1) Il tavolo di formazione adotta una struttura a colonna con profilo in alluminio. Lo strumento di misura e l'alimentatore per la formazione sono installati in modo integrato. Il circuito di formazione e i componenti sono riuniti in una scatola sospesa. L'unità è flessibile, facile da usare e non si danneggia facilmente. (2) Il circuito sperimentale e il dispositivo sono completamente equipaggiati e possono essere utilizzati in combinazione per completare i contenuti formativi di vari corsi. (3) Il tavolo di formazione è dotato di un buon sistema di protezione di sicurezza. Consentire agli studenti di condurre esperimenti in modo indipendente contribuisce a coltivare la loro capacità di analizzare e risolvere i problemi. 2. Specifiche tecniche 2.1 Parametri tecnici Parametri di alimentazione: monofase a tre fili 230 V±10% 50 Hz 2.2 Dimensioni e peso Dimensioni: 1330 mm × 480 mm × 830 mm Peso: 44 kg 3. Nomi dei componenti del prodotto e introduzione alle funzioni 3.1 Parte principale del prodotto N. Nome 1 PLC Siemens S7-1200 e moduli I/O 2 Modulo di controllo della temperatura 3 Modulo di controllo dell'ascensore 4 Modulo per esperimenti con semafori 5 Modulo di carico elettromeccanico 3.2 Parte elettrica del prodotto N. Nome 1 Interruttore differenziale AC220V 2 Interruttore di arresto di emergenza 3 Unità di uscita di potenza AC220V 4 Presa a sei fori 5 Amperometro CC, voltmetro CC 6 Segnale analogico di corrente di uscita DC4-20mA 7 Segnale analogico di tensione di uscita DC0-10V 8 Alimentatore DC24V 9 Presa a sei fori 3.3 Accessori del prodotto N. Nome 1 Cavo elettrico di sicurezza da 2 mm 100 cm rosso 2 Cavo elettrico di sicurezza da 2 mm 100 cm nero 3 Cavo elettrico di sicurezza da 2 mm 100 cm giallo 4 Cavo elettrico di sicurezza da 2 mm 100 cm blu 5 Cavo elettrico di sicurezza da 2 mm 100 cm verde 6 Cavo elettrico di sicurezza da 4 mm 1 m a doppia estremità giallo 7 Cavo elettrico di sicurezza da 4 mm 1 m a doppia estremità blu 8 Cavo di rete da 1,5 m 9 Fusibile 5 A 5 x 20 10 Fusibile 30 mA 5 x 20 11 Cavo elettrico di sicurezza da 4 mm 1 m a doppia estremità bicolore 4. Elenco configurazioni prodotto N. Nome Quantità 1 Interruttore differenziale AC220V 1 2 Interruttore di arresto di emergenza 1 3 Unità di uscita di alimentazione AC220V 1 4 Presa a sei fori 1 5 Amperometro CC, voltmetro CC 1 6 Segnale analogico di corrente di uscita DC4-20mA 1 7 Segnale analogico di tensione di uscita DC0-10V 1 8 Alimentatore DC24V 1 9 Presa a sei fori 1 10 Cavo elettrico di sicurezza da 2 mm, 100 cm, rosso 10 11 Cavo elettrico di sicurezza da 2 mm, 100 cm, nero 10 12 Cavo elettrico di sicurezza da 2 mm, 100 cm, giallo 10 13 Cavo elettrico di sicurezza da 2 mm, 100 cm, blu 5 14 Cavo elettrico di sicurezza da 2 mm, 100 cm, verde 10 15 Cavo elettrico di sicurezza da 4 mm, 1 metro, doppio terminale, giallo 1 16 Cavo elettrico di sicurezza da 4 mm, 1 metro, doppio terminale, blu 1 17 Cavo di rete da 1,5 metri 1 18 Fusibile 5 A 5 x 20 5 19 Fusibile 30 mA 5*20 5 Cavo elettrico di sicurezza da 20 mm, 1 metro, bicolore, a doppia estremità 5. Elenco degli esperimenti didattici sul prodotto (vedere la guida agli esperimenti per i dettagli) (1) Formazione sulla simulazione del semaforo (2) Formazione sulla simulazione del controllo dell'ascensore (3) Formazione sulla simulazione del controllo della temperatura (4) Formazione sulla simulazione del controllo del motore
