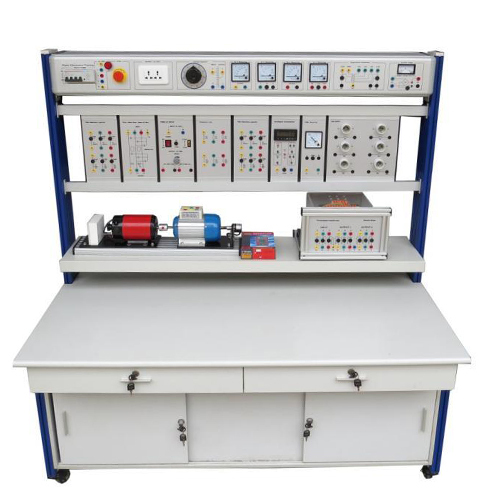

MR095E Apparecchiatura per la formazione professionale in elettronica di potenza, modello didattico per laboratori di elettrotecnica. 1. Panoramica del prodotto 1.1 Panoramica La piattaforma di formazione include diverse tipologie di unità circuitali per applicazioni tipiche dei tiristori. Attraverso esperimenti specifici, è possibile familiarizzare con le caratteristiche elettriche dei tiristori, padroneggiare i principi e i metodi di controllo e sviluppare le conoscenze e le competenze degli studenti. È adatta per istituti di istruzione superiore, scuole professionali e istituti tecnici. È ideale per l'insegnamento e la valutazione delle competenze in ambito professionale. 1.2 Caratteristiche (1) La piattaforma di formazione adotta una struttura a telaio con colonne in profilato di alluminio, l'alimentazione è integrata e installata internamente, garantendo sicurezza e praticità d'uso e riducendo il rischio di danni. (2) Le unità circuitali a pannello sono complete e possono essere utilizzate in combinazione per completare i contenuti formativi di diversi corsi. (3) Le unità pertinenti possono essere aggiunte o rimosse in modo flessibile in base agli argomenti sperimentali, per soddisfare le esigenze dei diversi utenti. (4) La piattaforma di formazione è dotata di un efficace sistema di protezione di sicurezza. 2. Parametri tecnici (1) Alimentazione in ingresso: sistema trifase a cinque fili 380V±10% 50Hz (2) Dimensioni: 1600 mm × 800 mm × 1800 mm (3) Potenza assorbita: <2,0 KVA (4) Peso: <100 kg (5) Condizioni operative: l Temperatura ambiente: -10 °C ~ +40 °C l Umidità relativa: <85% (25°C) 3. Composizione del prodotto 3.1 Pannello di controllo dell'alimentazione Il pannello di controllo dell'alimentazione adotta un pannello in profilo di lega di alluminio e la struttura a scatola chiusa è integrata con il telaio di supporto inferiore. 3.2 Banco di lavoro per la formazione Il banco di lavoro è supportato da profili in alluminio e dotato di ruote universali con freno per un facile spostamento e posizionamento. Il piano del tavolo è realizzato in un substrato ad alta densità di 25 mm di spessore e la superficie è trattata con pannelli ignifughi ad alta temperatura e alta pressione. È dotato di due cassetti su guide e due armadietti con ante scorrevoli. La struttura è robusta ed elegante. 3.3 Scatola di alimentazione (1) Ingresso di alimentazione trifase a cinque fili, controllato da interruttore differenziale, con pulsante di arresto di emergenza. In caso di emergenza, premere il pulsante di arresto di emergenza per interrompere l'alimentazione. (2) Voltmetro e amperometro sono utilizzati come indicatori di uscita. (3) È dotato di indicatore di alimentazione, presa di corrente europea e terminale di uscita di alimentazione di sicurezza. (4) Alimentatore CA regolabile integrato da 0-220 V, alimentatore di tensione CC e alimentatore CA a bassa tensione con uscite a tensione multipla, con protezione da cortocircuito. 3.4 Moduli e dispositivi sperimentali di supporto principali (1) Modulo sperimentale per carico (carico resistivo e induttivo) (2) Modulo sperimentale per circuito di trigger (3) Modulo sperimentale per circuito raddrizzatore controllabile a tiristori (4) Modulo sperimentale per visualizzazione e misurazione della velocità (5) Modulo sperimentale per circuito raddrizzatore a ponte (impulso singolo, doppio, triplo e sestuplo) (6) Modulo sperimentale per inverter (con interfaccia RS485, per la comunicazione con il computer) 4 Elenco degli esperimenti 1. Progetto di formazione sui circuiti di trigger a tiristori: Circuito di trigger semplice Esperimento con circuito di trigger a transistor a giunzione singola Esperimento con circuito di trigger a sfasamento sincrono a onda sinusoidale Esperimento con circuito di trigger a sfasamento sincrono a onda a dente di sega Esperimento con circuito di trigger integrato a onda a dente di sega monofase Esperimento con circuito di trigger integrato a onda a dente di sega trifase 2. Progetto di formazione sui circuiti di applicazione dei tiristori: Esperimento con circuito raddrizzatore controllabile a semionda monofase Esperimento con circuito raddrizzatore controllabile a ponte monofase Esperimento con raddrizzatore a controllo completo a ponte monofase Esperimento con circuito raddrizzatore controllabile a semionda trifase Esperimento con circuito raddrizzatore semicontrollato a ponte trifase Esperimento con circuito raddrizzatore a controllo completo a ponte trifase Circuito a ponte a doppio impulso con carico resistivo Circuito a ponte a doppio impulso con carico induttivo 3. Progetto di formazione sul controllo degli inverter: Esperimento di impostazione dei parametri e regolazione della frequenza dell'inverter Circuito di controllo della velocità del convertitore di frequenza Esperimento di comunicazione tra inverter e computer Esperimento di impostazione dei parametri dell'inverter tramite software per computer Test di carico del motore CA azionato da inverter Esperimento di controllo ad anello chiuso con feedback di velocità in uscita dall'inverter
