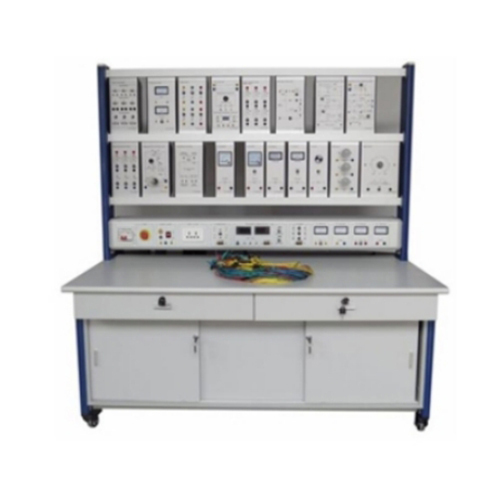

Banco di lavoro per la formazione sull'elettronica di potenza Attrezzatura per l'insegnamento scolastico Attrezzatura per allenatori Banco di lavoro per la formazione sui trasformatori
No.MR194E
MR194E Banco di lavoro per la formazione sull'elettronica di potenza Attrezzatura per l'insegnamento scolastico Attrezzatura per allenatori Banco di lavoro per la formazione sui trasformatori
Potenza in ingresso
sistema bifase a tre fili 220V più o meno 10% 50Hz
MR194E Banco di lavoro per la formazione sull'elettronica di potenza Attrezzatura per l'insegnamento scolastico Attrezzatura per allenatori Banco di lavoro per la formazione sui trasformatori I. Prodotto 1.1 Panoramica Questo dispositivo di formazione include un circuito raddrizzatore per elettronica di potenza di base, un generatore di impulsi e unità di controllo, motori, carichi leggeri, come oggetti di controllo. Attraverso l'esperimento pertinente, è possibile acquisire familiarità con il raddrizzatore controllato al silicio, il controllo degli impulsi e così via, le caratteristiche dei dispositivi elettronici, padroneggiarne il principio e la modalità di controllo, le relative conoscenze e competenze, tute, istituti professionali superiori, scuole professionali secondarie e esami di formazione professionale e di addestramento professionale correlati alle scuole professionali. 1.2 Caratteristiche (1) Banco da lavoro per la formazione con struttura a colonna in alluminio, strumento di misura e installazione di integrazione di potenza integrata pratica, il circuito pratico e il dispositivo adottano combinazioni di scatole sospese, ciascuna unità è flessibile, facile da usare e non facile da danneggiare. (2) Il circuito e i dispositivi sperimentali sono completamente configurati e possono essere utilizzati in combinazione per completare i contenuti della formazione pratica di varie materie. (3) La piattaforma di formazione è dotata di un buon sistema di protezione di sicurezza. 2 Parametri caratteristici (1) Potenza in ingresso: sistema bifase a tre fili 220 V più o meno 10% 50 Hz. (2) Dimensioni esterne: 1600 mm * 800 mm * 1300 mm. (3) Capacità della macchina: < 1,5 kVA. (4) Peso: < 150 kg. (5) Condizioni di funzionamento: temperatura -10 ℃～+40 ℃ umidità relativa < 85% (25 ℃) 3. Il prodotto è composto da 3.1 Quadro elettrico Il pannello di controllo dell'alimentazione è realizzato in profilato di lega di alluminio, con struttura a scatola chiusa, collegato al telaio di posizionamento sottostante. (1) Ingresso di alimentazione bifase a tre fili, controllato da un interruttore differenziale, con pulsante di arresto di emergenza; premere il pulsante di arresto di emergenza per interrompere l'alimentazione in caso di emergenza. (2) Voltmetro e amperometro eseguono le istruzioni di uscita. (3) Dotato di indicatore di alimentazione, presa di uscita di alimentazione e terminali di uscita di alimentazione sicuri. (4) Alimentatore CA integrato, con funzione di protezione da cortocircuito. (5) Alimentatore CC regolabile integrato da 0 a 30 V, alimentatore CC stabilizzato e alimentatore CA a bassa tensione con uscita a tensione multipla, funzione di protezione da cortocircuito. 3.2 Banco da lavoro per l'allenamento Il banco da lavoro per l'allenamento è supportato da una colonna in profilato di alluminio e il freno cardanico inferiore può essere spostato e posizionato in modo flessibile. Il piano di lavoro è dotato di una piastra di base ad alta densità da 25 mm di spessore, di un pannello superficiale con trattamento antincendio ad alta temperatura e alta pressione, di 2 cassetti con tre guide e di 2 armadietti inferiori con ante scorrevoli; la struttura è solida, bella e spaziosa. 3.3 Scatole sospese attrezzate (1) Scatola sospesa per interruttore e potenziometro (-Modulo-1) 1 pezzo (2) Scatola sospesa per unità di controllo impulsi (-Modulo-2) 1 pezzo (3) Scatola sospesa per circuito di azionamento effettore di campo (-Modulo-3) 1 pezzo (4) Scatola sospesa per modulo raddrizzatore controllato al silicio (-Modulo-4) 1 pezzo (5) Scatola sospesa per circuito dimmer a tiristori bidirezionale (-Modulo-5) 1 pezzo (6) Scatola sospesa per carico (-Modulo-6) 1 pezzo (7) Scatola sospesa per modulo tiristore a ponte semicontrollato (-Modulo-7) 1 pezzo (8) Scatola sospesa per modulo circuito trigger a tiristori (-Modulo-8) 1 pezzo (9) Scatola sospesa per modulo circuito trigger a transistor a giunzione singola (-Modulo-9) 1 pezzo (10) Scatola sospesa per reostato a slitta (-Modulo-10) 1 pezzo (11) Scatola sospesa per modulo diodo 1 (-Modulo-11) 1 pezzo (12) Scatola sospesa per amperometro di tensione (-Modulo-12) 1 pezzo (13) Transistor di potenza, circuito amplificatore operazionale. Scatola sospesa (-Modulo-13) 1 pezzo (14) Scatola sospesa per voltmetro CC (-Modulo-14) 1 pezzo (15) Scatola sospesa per amperometro CC (-Modulo-15) 1 pezzo (16) Scatola sospesa per voltmetro CA (-Modulo-16) 1 pezzo (17) Scatola sospesa per amperometro CA (-Modulo-17) 1 pezzo (18) Scatola sospesa per motore CC (-Modulo-18) 1 pezzo 4 Esperimenti che possono essere completati 4.1 Esperimento sul circuito di trigger a tiristore. (1) Esperimento sul circuito controllato al silicio con trigger di tensione CC. (2) Esperimento sul circuito controllato con trigger a transistor a giunzione singola. (3) L'unità di controllo a doppio impulso può attivare l'esperimento sul circuito controllato al silicio. 4.2 Esperimento di regolazione della velocità di un motore a corrente continua. (1) Esperimento di regolazione della velocità del circuito di azionamento del tubo a effetto di campo con segnale di tensione continua. (2) Esperimento di regolazione della velocità del circuito di azionamento del tubo a effetto di campo con segnale di trigger PWM.
