Modello di addestramento pratico per condizionatori d'aria a due vie, tecnologia inverter a due vie, attrezzatura per la formazione professionale, attrezzatura didattica, simulatore di refrigerazione
No.MR002R
MR002R Modello di addestramento pratico per condizionatori d'aria a due vie, tecnologia inverter a due vie, attrezzatura per la formazione professionale, attrezzatura didattica, simulatore di refrigerazione

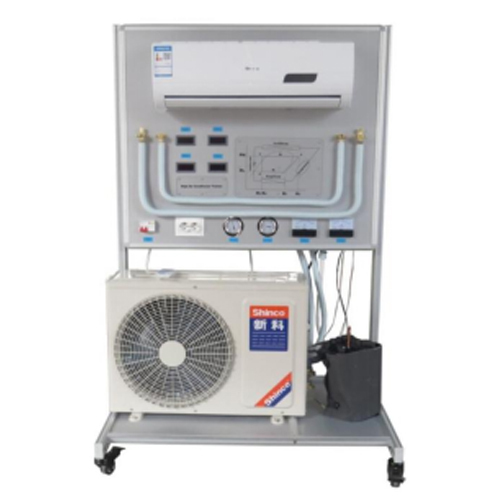

MR002R Modello di addestramento pratico per condizionatori d'aria a due vie, tecnologia inverter a due vie, attrezzatura per la formazione professionale, attrezzatura didattica, simulatore di refrigerazione I. Panoramica Il sistema adotta un'unità principale di condizionamento d'aria split a due unità con conversione di frequenza, struttura a portale mobile in profilati di alluminio. L'unità esterna è installata sotto il portale, mentre l'unità interna è installata rispettivamente sulla parte anteriore e posteriore, consentendo una visione chiara dell'intera struttura di condizionamento. Dotato di termometro e manometro, visualizza la temperatura del condensatore e dell'evaporatore e la pressione sul lato alta e bassa pressione. II. Caratteristiche del dispositivo 1. Il sistema utilizza un'unità di refrigerazione split a due unità reale, in linea con le esigenze didattiche. Include funzioni di raffreddamento, riscaldamento, ventilazione, deumidificazione, controllo della temperatura e della velocità del vento, temporizzazione, controllo automatico, modalità notturna e altre ancora. 2. Il dispositivo didattico illustra in modo intuitivo la struttura del sistema e il principio di funzionamento del condizionatore d'aria split a due unità con pompa di calore. La struttura del ciclo di refrigerazione e i componenti principali sono chiaramente visibili. Il sistema è inoltre dotato di voltmetro, amperometro e termometro. Tabelle, manometri a vuoto, spie luminose e LED rendono chiaro lo stato di funzionamento in tempo reale dell'intero sistema di climatizzazione split; lo schema del sistema di controllo è stampato al centro del pannello principale e sono forniti i corrispondenti punti di test; ciò facilita le dimostrazioni didattiche e la comprensione da parte degli studenti delle nozioni teoriche. Inoltre, un indicatore di livello è installato nella tubazione per osservare lo stato del refrigerante; la tubazione ad alta pressione è in rosso e quella a bassa pressione in blu. Le parti corrispondenti sono identificate per nome. 3. Il dispositivo è dotato di un'area di cablaggio del circuito di controllo elettrico dei componenti dell'unità esterna, che consente di completare il collegamento elettrico, la valutazione dell'avvolgimento del compressore, ecc., facilitando così agli studenti l'applicazione della teoria alla pratica e lo sviluppo delle loro competenze operative pratiche. 5. È possibile simulare l'impostazione dei guasti e gli studenti possono analizzare le possibili cause del guasto in base al processo, determinarne l'entità e risolverlo. Ciò favorisce lo sviluppo dell'identificazione e della valutazione delle competenze. III. Prestazioni tecniche 1. Alimentazione in ingresso: monofase trifase ~ 220 V ± 10% 50 Hz 2. Potenza del dispositivo: <3 kVA 3. Dimensioni complessive: 1000 mm × 590 mm × 1800 mm 4. Protezione di sicurezza: con dispositivo di protezione da sovratensione e sovracorrente, la sicurezza è conforme agli standard nazionali IV. La struttura della tubazione del sistema di refrigerazione è visibile sul retro del dispositivo. Sul lato anteriore è presente un deflettore per simulare l'intasamento da sporco del condensatore dell'unità esterna. Una volta aperto, è possibile osservare l'unità esterna. Alcuni componenti necessari, come 2 unità interne (evaporatore), unità esterna (condensatore, compressore, valvola a quattro vie), ecc., la tubazione è inoltre dotata di valvole di controllo e altri componenti necessari per la formazione pratica 3. Alimentazione CA Unità di controllo: alimentazione CA monofase trifase 220 V, 4 voltmetri CA, campo di misura 0 ~ 250 V, per il monitoraggio della tensione di rete; 4 amperometri CA, intervallo di misura 0 ~ 10 A, per osservare la corrente di avviamento del sistema e monitorare la corrente di lavoro del sistema, il protettore di perdite controlla l'alimentazione totale del pannello di controllo, l'alimentazione del pannello di controllo è controllata dall'interruttore a chiave 4. Unità di rilevamento della pressione del sistema di refrigerazione: fornisce 2 manometri a vuoto, l'intervallo di misura è -0,1 ~ 1,5 MPa, -0,1 ~ 3,5 MPa, può visualizzare la pressione sul lato a bassa pressione e sul lato ad alta pressione quando il sistema è in funzione 5. Unità di rilevamento della temperatura: fornisce 4 termometri, utilizzando il sensore PT100, display digitale a tre cifre e mezzo, misurano rispettivamente la temperatura della porta di ingresso aria e di uscita aria, la temperatura del condensatore e la temperatura dell'evaporatore 6. Una scatola di impostazione guasti simulati: impostazioni guasti simulati multipli, le impostazioni guasti di raffreddamento includono tappo evaporatore sporco, tappo condensatore, tappo capillare sporco, tappo di ghiaccio capillare; Le tipologie di guasti elettrici includono il circuito di alimentazione, il circuito di rilevamento della temperatura, il circuito di azionamento, il circuito di protezione del compressore, il circuito di controllo della velocità della ventola interna e altri punti di guasto. 5. Elementi di formazione pratica 1. Formazione sulle competenze di base per meccanici junior 2. Funzionamento di base degli strumenti speciali per sistemi di refrigerazione 3. Saldatura di tubazioni di sistemi di refrigerazione 4. Rilevamento perdite di sistemi di refrigerazione 5. Vuoto del sistema di refrigerazione e ricarica del refrigerante R410 6. Formazione sulle competenze intermedie (progettazione, installazione, collaudo e revisione) 7. Analisi del principio di funzionamento del circuito della scheda di controllo principale del condizionatore d'aria inverter 8. Misurazione e funzionamento del sistema dei componenti elettrici del condizionatore d'aria inverter 9. Guasti comuni e analisi dei condizionatori d'aria inverter 10. Rilevamento e analisi dei guasti dell'inverter e del compressore del condizionatore d'aria inverter I parametri del condizionatore d'aria sono i seguenti: Potenza: 2 cavalli Modalità di funzionamento: conversione di frequenza Metodo di riscaldamento e raffreddamento del condizionatore d'aria: riscaldamento e raffreddamento Categoria di colore: Bianco Potenza di picco: 80000 W Potenza di riscaldamento: 2200 W Capacità di riscaldamento: 7100 W Capacità di raffreddamento: 6500 W Potenza di raffreddamento: 2100 W Livello di prestazione esterna: Livello 1 Aria Tipo di condizionamento: multiconnesso Area di applicazione del riscaldamento: 18-60㎡ Volume d'aria di circolazione interna: 19 m³/min
