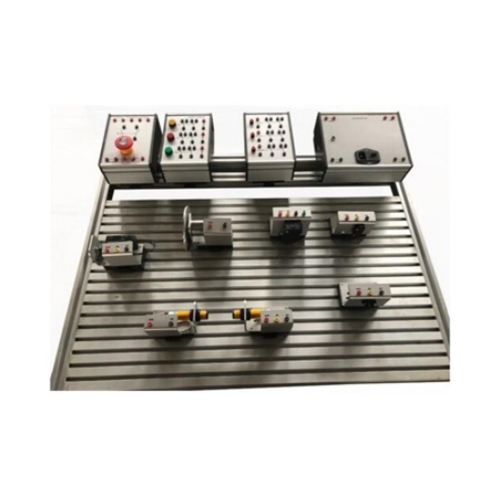

MR060E Sensor Trainer Attrezzatura didattica Attrezzatura universitaria Attrezzatura per la formazione elettrica 1. Panoramica del prodotto 1.1 Panoramica Questo dispositivo di formazione è un sistema innovativo e aperto, adatto a un'ampia gamma di applicazioni, flessibile, modulare e che utilizza appieno i componenti dei sensori utilizzati nella produzione industriale. Può essere utilizzato dagli studenti a scuola. Durante il periodo di formazione, comprenderai e comprenderai la situazione reale dei test e del controllo nella produzione moderna. Imparando, assemblando e sviluppando concretamente il progetto, padroneggiando la tecnologia applicativa di tutti gli aspetti della tecnologia dei sensori, potrai esporre problemi, risolverli e apprendere ulteriori pratiche in autonomia. La conoscenza, apre la mente, migliora le capacità pratiche e pratiche, coltiva le conoscenze e le competenze corrispondenti degli studenti, ed è adatto per l'insegnamento professionale e la valutazione delle competenze negli istituti professionali superiori, superiori, secondari e tecnici. Questo sistema di formazione non è destinato solo agli studenti, ma anche al personale tecnico nei settori dell'ingegneria elettrica industriale, meccatronica, installazione di apparecchiature meccaniche ed elettriche, installazione di apparecchiature elettriche ed elettroniche, elaborazione automatica, tecnologia di regolazione e controllo, produzione meccanica e formazione di ingegneri elettrici, formazione di ingegneri elettrici per la gestione di processo e di processo, ecc. 1.2 Caratteristiche (1) La piattaforma operativa e di formazione è realizzata in un substrato in lega di alluminio. La parte inferiore della piattaforma di formazione è dotata di quattro piedini, che possono essere spostati in modo flessibile. Diversi moduli sensore sono posizionati sul substrato, il che è comodo da usare e non si danneggia facilmente. (2) La gamma di sensori è completa e può essere combinata in vari modi. (3) La struttura complessiva adotta un tipo aperto e smontabile, che può essere facilmente sostituito, e il contenuto del modulo è determinato secondo il principio della funzione produttiva e della funzione di apprendimento integrato, in modo che i moduli richiesti possano essere comodamente selezionati durante l'insegnamento o la competizione. (4) Il dispositivo di formazione e valutazione è un componente a bassa tensione ed è sicuro da usare. 2. Parametri prestazionali (1) Potenza in ingresso: sistema monofase a tre fili 220 V±10% 50 Hz (2) Dimensioni: 1320 mm × 650 mm × 1680 mm (3) Capacità della macchina: <1,5 KVA (4) Peso: <100 kg (5) Condizioni di funzionamento: temperatura ambiente -10 °C ~ +40 °C Umidità relativa <85% (25 °C) 3. Composizione del prodotto 3.1 Unità scatola sospesa multifunzione Scatola sospesa con pulsante di arresto di emergenza Il pulsante di arresto di emergenza è collegato al terminale di alimentazione a 24 V e il suo contatto normalmente aperto/chiuso viene rimosso. Scatola sospesa con pulsante La scatola sospesa con pulsante è dotata di tre pulsanti luminosi di colore giallo, verde e rosso, e le posizioni normalmente aperto e chiuso di ciascun pulsante sono indicate tramite i terminali. Scatola relè La scatola sospesa con relè è dotata di tre relè. La bobina del relè è dotata di una spia luminosa per indicare lo stato del relè. Le posizioni normalmente aperto e chiuso di ciascun relè e della bobina sono indicate tramite il terminale. Modulo di alimentazione CC 0-24 V L'ingresso della scatola di alimentazione è CA 220 V, controllato dall'interruttore, e la scatola di alimentazione fornisce un'alimentazione regolata CC 0-24 V. L'alimentatore regolato CC ha una corrente nominale di 4 A ed è protetto da un fusibile. Scatola sospesa con modulo luminoso La scatola luminosa ha un indicatore di corrente da 100 mA e un indicatore di corrente da 20 mA. E un set di moduli relè. 3.2 Dispositivi di supporto 1. Sensore di prossimità a induttanza (seconda linea) 2. Sensore di prossimità induttivo (tre fili) 3. Sensore di prossimità capacitivo 4. Sensore fotoelettrico (tipo U) 5. Sensore a fibra + amplificatore a fibra 6. Sensore fotoelettrico a riflessione diffusa 7. Sensore fotoelettrico (tipo riflettente) 8. Riflettore 9. Sensore di marcatura colorata 10. Interruttore di posizione (movimento diretto) 11. Interruttore di posizione (tipo a rullo) 12. Bersaglio da misurare 13. Camma angolare 14. Morsa e dispositivo di fissaggio 4. Può completare il contenuto della formazione 4.1 Caratteristiche di commutazione di vari tipi di sensori 1. Caratteristiche di commutazione del sensore induttivo 2. Caratteristiche di commutazione del sensore capacitivo 3. Caratteristiche di commutazione dei sensori fotoelettrici 4.2 Esperimenti di induzione di vari sensori su oggetti diversi 1. Esperimento di prova della distanza di induzione di vari sensori su oggetti di materiali diversi 2. Esperimento di prova della distanza di rilevamento di vari sensori per oggetti di diverso spessore 3. Risposta di vari sensori a diverse superfici 4.3 Utilizzo del sensore di colore test Test di utilizzo dell'interruttore di posizione 4.4
