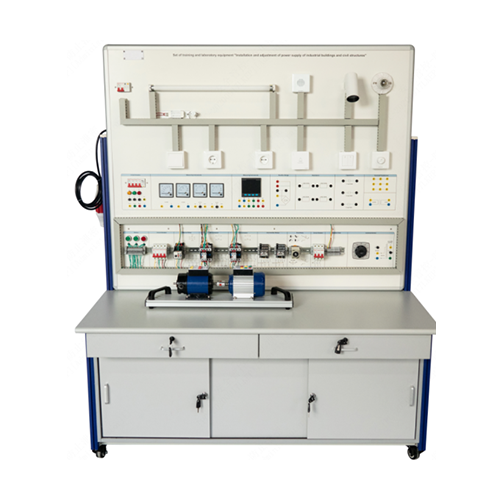

MR496E Set di attrezzature per la formazione e il laboratorio Attrezzature didattiche Attrezzature dimostrative Laboratorio di ingegneria elettrica 1. Panoramica del prodotto 1.1 Panoramica Questo dispositivo di formazione include vari tipi di dispositivi di controllo elettrico di base e dispositivi di misurazione. Attraverso esperimenti pertinenti, è possibile acquisire familiarità con circuiti di illuminazione, circuiti di controllo motore, circuiti di misurazione e altri metodi di connessione, padroneggiandone i principi e i metodi di controllo e le relative conoscenze e competenze. 1.2 Caratteristiche 1. I componenti del circuito di controllo elettrico sono installati sulla piastra di montaggio del pannello a parete, che è facile da utilizzare e sostituire, rendendola comoda per l'espansione delle funzioni o per una nuova formazione; la selezione dei contenuti operativi è tipica, pratica e scientifica. 2. Il tavolo operatorio richiede solo l'utilizzo di un alimentatore CA trifase a quattro fili; 3. La formazione professionale utilizza circuiti di controllo e piccoli motori appositamente progettati, in grado di simulare vari tipi di sistemi di trasmissione elettrica in fabbrica e di soddisfare i requisiti di formazione professionale per l'installazione, il debug, la manutenzione degli elettricisti, l'analisi dei guasti e la risoluzione dei problemi; 4. Tutti i componenti della linea di controllo dei contatti relè sono collegati ai terminali tramite fili. Il cablaggio per il cablaggio degli studenti deve solo proteggere i componenti; In pratica, il filo viene utilizzato per addestrare il processo. 5. L'alimentatore in uscita è dotato di display di monitoraggio e funzioni di protezione da cortocircuito. In caso di cortocircuito causato da un funzionamento errato o da un cablaggio errato durante l'allenamento, l'apparecchiatura può proteggersi automaticamente per evitare la bruciatura dei fusibili e il danneggiamento degli apparecchi elettrici, garantendo un allenamento regolare; 6. La piattaforma di allenamento è dotata di un buon sistema di protezione di sicurezza. Il collegamento tra il circuito di allenamento e l'alimentatore dell'apparecchiatura avviene tramite una presa di sicurezza e una struttura di copertura protettiva ad alta affidabilità, sicura e veloce. 2. Parametri prestazionali Alimentazione in ingresso: trifase a cinque fili 380 V ± 10% 60 Hz Peso: 223 kg Condizioni di funzionamento: Temperatura ambiente -10 ℃ ~ +40 ℃ Dimensioni: 1720 x 940 x 2210 mm 3. Elenco dei componenti e introduzione dettagliata 3.1 Parte principale Numero Nome 1 Motore asincrono trifase a gabbia di scoiattolo 2 Motore parallelo CC 3 Armadio 4 Parte della scatola di alimentazione 5 Alimentatore esterno 6 Pannello morsettiera 7 Pannello di controllo 3.2 Parte della scatola di alimentazione Numero Nome 1 Pulsante verde - autoripristino 2 Pulsante rosso - autoripristino 3 Spina terminale 4 Terminale JUK2.5B 5 Interruttore automatico 4P 6 Relè termico 7 Contattore CA 8 Relè intermedio (largo 8 piedi) con Base 9 Relè temporizzato 10 Interruttore automatico 3P 11 Regolatore di tensione automatico monofase 3.3 Parte del pannello terminale Numero Nome 1 Interruttore automatico 4P con protezione dalle perdite 2 Spia luminosa giallo/verde/rossa - 220 V 3 Tubo fusibile 5 A 4 Voltmetro 500 V 5 Voltmetro 450 V 6 Amperometro 15 A 7 Amperometro 3 A 8 Misuratore multifunzione trifase tipo 9 9 Ponte raddrizzatore 2 A/400 V 10 Resistenza 510 Ω 100 W 11 Condensatore CBB61-4UF/450V 12 Trasformatore monofase 13 Morsetto di derivazione 3.4 Pannello di controllo Numero Nome 1 Interruttore automatico 2P con protezione differenziale 2 Tubo fluorescente 3 Campanello 4 Faretto 5 Lampada a incandescenza 6 Reattore/Starter 7 Interruttore 8 Presa europea (con filo di terra) 9 Presa europea (senza filo di terra) 10 Interruttore campanello 11 Doppio interruttore 12 Dimmer tipo 86 3.5 Accessori Numero Nome Quantità 1 4 mm Cavo elettrico verde 8 2 Cavo elettrico da 4 mm rosso 8 3 Cavo elettrico da 4 mm blu 8 4 Cavo elettrico da 4 mm nero 8 5 Cavo elettrico da 4 mm giallo 8 6 Cavo elettrico da 4 mm bicolore 5 7 Cavo elettrico da 4 mm bicolore - testa a spina 4 8 Cavo elettrico da 4 mm giallo - testa a spina 4 9 Cavo elettrico da 4 mm rosso - testa a spina 4 10 Cavo elettrico da 4 mm verde - testa a spina 4 4. Elenco degli esperimenti Esperimento 1 Test della lampada fluorescente Esperimento 2 Esperimento di rotazione avanti e indietro del motore Esperimento 3 Esperimento di interblocco del contattore CA Esperimento 4 Test del trasformatore di potenza Esperimento 5 Ricerca sulla protezione della rete di illuminazione
