Banco di addestramento stabilizzatore monofase e trifase Attrezzatura didattica Attrezzatura per allenatori Banco di addestramento per trasformatori
No.MR160E

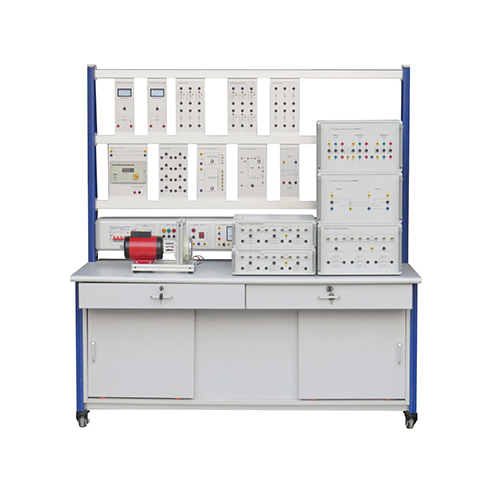

MR160E Banco di addestramento stabilizzatore monofase e trifase Attrezzatura didattica Attrezzatura per allenatori Banco di addestramento per trasformatori
MR160E Banco di addestramento stabilizzatore monofase e trifase Attrezzatura didattica Attrezzatura per allenatori Banco di addestramento per trasformatori I. Prodotto 1.1 Panoramica I kit di formazione includono una varietà di tipi di unità circuitali tipiche per applicazioni a tiristori. Attraverso gli esperimenti correlati, è possibile acquisire familiarità con le caratteristiche elettriche dei tiristori, padroneggiare il principio e la modalità di controllo, accrescendo le conoscenze e le competenze degli studenti. Sono adatti per istituti professionali superiori, istituti tecnici superiori, scuole professionali secondarie e istituti tecnici, per l'insegnamento professionale e la valutazione della formazione professionale. 1.2 Caratteristiche (1) Banco di formazione con struttura a colonna in alluminio, alimentatore integrato, installazione integrata, sicuro e comodo da usare, non facile da danneggiare. (2) La configurazione della scatola di sospensione del circuito dell'unità è completa, uso combinato, ampia varietà di critica del contenuto della formazione. (3) Può essere impostato per un esperimento, le unità correlate possono essere appese in modo flessibile in aumento o diminuzione nella scatola, al fine di soddisfare le diverse esigenze dell'utente. (4) La piattaforma di formazione è dotata di un buon sistema di protezione di sicurezza. Parametro carattere II (1) Potenza in ingresso: trifase, cinque fili, 380 V ± 10% 50 Hz (2) Dimensioni: 1600 mm × 800 mm × 1800 mm (3) Capacità totale: ＜2,0 KVA (4) Peso: ＜100 kg (5) Condizioni di lavoro: Temperatura ambiente: -10 ℃ ~ +40 ℃ Umidità relativa: ＜85% (25 ℃) 3.1 Pannello di controllo dell'alimentazione Il pannello di controllo dell'alimentazione utilizza un pannello profilato in lega di alluminio, una struttura chiusa e posizionato nella parte inferiore di un collegamento come un unico elemento. 3.2 Banco da lavoro per addestramento Il banco da lavoro per addestramento utilizza una struttura in alluminio. Ci sono 4 ruote universali nella parte inferiore del banco da lavoro, con 2 interruttori sulle ruote. Il banco da lavoro può essere spostato o fermato comodamente. Lo spessore del pannello del banco da lavoro è di 25 mm, un substrato ad alta densità, con trattamento antincendio ad alta temperatura e alta pressione. È dotato di tre cassetti con guide e 2 armadietti a pressione e spina. La struttura è solida e affidabile, l'aspetto è gradevole. 3.3 Quadro elettrico (1) Ingresso di alimentazione trifase a cinque fili, testato con interruttore differenziale, dotato di pulsante di arresto di emergenza, per interrompere l'alimentazione in caso di emergenza. (2) Il pannello di controllo è dotato di un voltmetro a due punti, un amperometro, un misuratore di potenza e un misuratore di potenza non elettrico. (3) Dotato di indicatore, uscita con spina di alimentazione europea, prese di uscita di sicurezza. (4) Uscita di corrente CA 220 V interna, alimentazione a avvolgimento CC 220 V, alimentazione dell'indotto CC regolabile in continuo 0-220 V, con funzione di protezione da cortocircuito. 4. Banco di addestramento per stabilizzatori comandati e non comandati, potenza minima 0,5 kW Il banco consente lo studio di: - studio della stabilizzazione monofase non comandata Stabilizzazione in alternanza semplice a 1 diodo Doppia alternanza con trasformatore con punto intermedio e 2 diodi Doppia alternanza con ponte a 4 diodi, PD2 - studio dello stabilizzatore monofase comandato Stabilizzazione in alternanza semplice a 1 tiristore Doppia alternanza con trasformatore con punto intermedio e 2 tiristori Doppia alternanza con 4 tiristori - studio del tiristore trifase non comandato Stabilizzazione in alternanza semplice con 3 diodi a catodo comune Stabilizzazione in alternanza semplice con 3 diodi ad anodo comune Stabilizzazione in alternanza doppia con 6 diodi - studio dello stabilizzatore trifase comandato Stabilizzazione in alternanza semplice con 3 tiristori a catodo comune Stabilizzazione in alternanza semplice con 3 tiristori ad anodo comune Stabilizzazione in alternanza doppia con 6 tiristori - studio di stabilizzatori misti monofase Misto a doppia alternanza e simmetrico con 2 diodi e 2 tiristori Misto a doppia alternanza e asimmetrico con 2 diodi e 2 tiristori - studio di stabilizzatori misti trifase Misto a doppia alternanza e simmetrico con 3 diodi e 3 tiristori Misto a doppia alternanza e asimmetrico con 3 diodi e 3 tiristori Il banco deve essere consegnato completamente equipaggiato e funzionante con - modulo universale contenente i componenti di potenza (diodi e tiristori) e i circuiti di protezione contro sovraccarichi e cortocircuiti. Questo modulo serve per studiare il cablaggio di diversi stabilizzatori semplicemente scegliendo la maschera corrispondente - alimentatori necessari (trasformatore con uscite monofase e uscite trifase con almeno 2 livelli di tensione) - unità di comando tiristori (per stabilizzazione comandata) 5. Il banco viene fornito completamente equipaggiato con: - shunt per la misura della corrente - carichi necessari: resistivi, induttivi, capacitivi, variabili e con motore in corrente continua tramite eccitazione shunt. Tutti i carichi hanno la stessa potenza del banco. - tutti gli accessori di collegamento necessari
