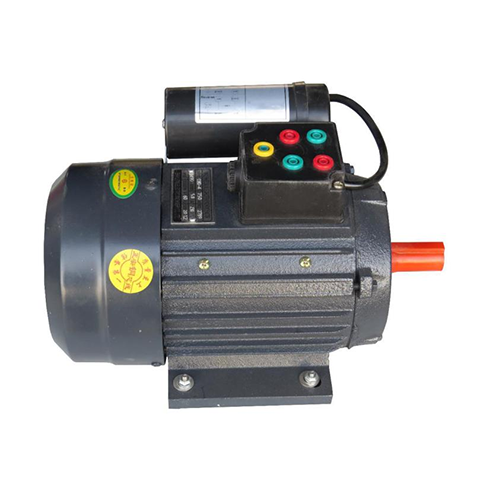

MR026E Motore asincrono monofase Attrezzatura per la formazione professionale Learnlab Set didattico Macchina elettrica I. Introduzione Il motore monofase a condensatore è un tipo di motore alimentato da corrente alternata monofase a 220 V. Il motore monofase a condensatore separa la corrente alternata monofase dall'altra corrente alternata con una differenza di fase di 90 gradi attraverso la funzione di sfasamento del condensatore, ottiene la corrente alternata bifase e la invia rispettivamente in due avvolgimenti. Il suo principio di funzionamento e il suo processo sono i seguenti: Correnti bifase con una differenza di angolo elettrico di 90° vengono applicate agli avvolgimenti dello statore → si forma un campo magnetico rotante sullo statore → il rotore interseca le linee del campo magnetico per generare una corrente indotta → la corrente indotta genera un campo magnetico rotante → il campo magnetico del rotore interagisce con il campo magnetico dello statore → il rotore ruota. Il motore è dotato di un interruttore centrifugo. Quando il motore è fermo, l'interruttore è chiuso. Quando il motore è alimentato, l'avvolgimento di avviamento e il condensatore di avviamento sono collegati in parallelo nel circuito per avviare il motore a bassa velocità. Quando la velocità del motore raggiunge i tre quarti della velocità normale, l'interruttore centrifugo rimbalza sotto la forza, l'avvolgimento di avviamento si disinserisce, l'avvolgimento di marcia entra in funzione e l'avviamento del motore è completato. Presenta i vantaggi di dimensioni ridotte, peso leggero, avviamento regolare, funzionamento affidabile e prezzo contenuto. II. Parametri prestazionali Motore monofase a condensatore Potenza nominale: 750 W Velocità: 1490 giri/min Frequenza: 60 Hz Corrente: 5,8 A Tensione: 220 V; III. Precauzioni 1. Fare riferimento alla targhetta o al manuale per il cablaggio e assicurarsi che la messa a terra sia buona e affidabile. 2. Durante l'uso, mantenere le mani asciutte e pulite e fare attenzione a non graffiare la superficie dell'apparecchiatura con oggetti appuntiti. 3. Durante l'esperimento, dopo aver collegato correttamente la linea, l'istruttore deve verificarne la correttezza prima di dare tensione all'esperimento. È severamente vietato toccare le parti sotto tensione con le mani o oggetti conduttivi; in caso di violazione delle norme, si sarà responsabili della scossa elettrica. 4. L'interruttore principale deve essere spento dopo l'utilizzo dell'apparecchiatura e la maniglia dell'interruttore automatico deve essere staccata. 5. Si prega di notare che la tensione di esercizio del motore è di 220 V.
