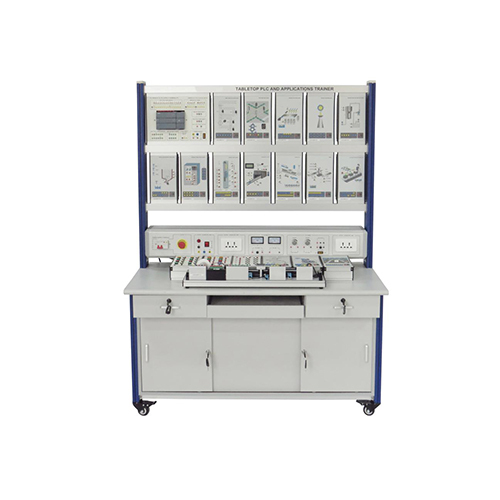

MR517E Trainer da tavolo per PLC e applicazioni, attrezzature didattiche, attrezzature per la formazione industriale, trainer elettrico automatico 1. Introduzione all'apparecchiatura 1.1 Panoramica Questo dispositivo didattico è un dispositivo didattico completo che integra il controllore PLC Siemens S7-1200 e diversi moduli di simulazione. Il suo scopo è consentire agli studenti di comprendere e padroneggiare approfonditamente i metodi di utilizzo di base, le competenze di programmazione e il funzionamento del software di programmazione correlato del PLC S7-1200 attraverso una serie di esperimenti appositamente progettati. Questo dispositivo non è adatto solo per l'insegnamento pratico di elettronica, elettricità, automazione e materie correlate presso istituti tecnici e professionali superiori, istituti tecnici superiori, istituti tecnici e professionali secondari e istituti tecnici, ma anche per la formazione e la valutazione delle competenze professionali. Attraverso questi esperimenti, gli studenti possono migliorare le proprie conoscenze teoriche e le capacità operative pratiche, gettando solide basi per il futuro impiego e lavoro pratico. 1.2 Caratteristiche (1) Design strutturale: il banco da lavoro didattico adotta una struttura a colonna in profilato di alluminio, che non solo è stabile e durevole, ma anche comoda per gli studenti nell'esecuzione delle operazioni sperimentali. Tutti gli strumenti di misura e gli alimentatori per la formazione sono integrati nel banco da lavoro didattico, rendendo l'intero sistema didattico ordinato ed efficiente. I circuiti e i dispositivi sperimentali sono combinati sotto forma di scatole sospese. Le unità possono essere abbinate in modo flessibile, il che consente agli studenti di sostituirle e combinarle rapidamente in base alle diverse esigenze sperimentali. Allo stesso tempo, questa progettazione riduce notevolmente il rischio di danni alle apparecchiature. (2) Funzione sperimentale: la configurazione dei circuiti e dei dispositivi sperimentali è molto completa e può essere utilizzata in combinazione per completare i contenuti della formazione pratica di varie materie. Ciò significa che gli studenti possono simulare diversi scenari di controllo industriale attraverso diverse combinazioni, come linee di produzione automatiche per il confezionamento, controllo semaforico, alimentazione e carico automatici, ecc. Una scatola sospesa multifunzionale arricchisce notevolmente i contenuti didattici e aiuta gli studenti a comprendere i principi di funzionamento dei sistemi complessi. (3) Sicurezza: la sicurezza è sempre stata la considerazione principale nella progettazione delle attrezzature per la formazione pratica. Questa piattaforma di formazione è dotata di un buon sistema di protezione di sicurezza, che include pulsante di arresto di emergenza, protezione da sovraccarico, protezione da cortocircuito e altre molteplici misure di sicurezza per garantire la sicurezza degli studenti durante l'esperimento. Inoltre, le condizioni di funzionamento dell'attrezzatura includono l'intervallo di temperatura ambiente e umidità relativa, il che garantisce il funzionamento stabile dell'attrezzatura in normali condizioni di lavoro. In sintesi, questo set di attrezzature per la formazione, con il suo design strutturale flessibile, la configurazione funzionale completa e le eccellenti prestazioni di sicurezza, offre agli studenti una piattaforma di apprendimento e pratica ideale, consentendo loro di padroneggiare e applicare la tecnologia di controllo PLC in un ambiente sicuro. 2. Parametri tecnici Alimentazione in ingresso: monofase a tre fili 220 V ± 10% 50 Hz Peso: < 100 kg Condizioni di lavoro: temperatura ambiente -10 °C ~ + 40 °C umidità relativa < 85% (25 °C) Dimensioni: 1780 mm × 700 mm × 1300 mm 3. Elenco dei componenti e introduzione dettagliata 3.1 Parte principale N. Nome 1 Modulo scatola sospesa sperimentale 2 Scatola di alimentazione 3 Modulo di controllo motore passo-passo/CC 4 Banco da lavoro per addestramento 3.2 Parte della scatola di alimentazione N. Nome 1 Interruttore automatico 2 Interruttore di arresto di emergenza 3 Modulo di uscita K4 CA 220 V 4 Presa europea CA 220 V a 6 fori 5 Amperometro CC 6 Voltmetro CC 7 Modulo di regolazione CC 8 Presa europea CA 220 V a 6 fori 3.3 Elenco delle configurazioni delle apparecchiature N. Nome Quantità Componente 1 Modulo PLC, MR517E-SIEMENS-CPU 1 Componente 2 Modulo di simulazione del controllo del motore CA, MR517E-01 1 Componente 3 Modulo di simulazione del controllo del semaforo, MR517E-02 1 Componente 4 Modulo di simulazione del controllo dello smistamento della posta, MR517E-03 1 Componente 5 Modulo di simulazione del controllo della torre luminosa, MR517E-04 1 Componente 6 Modulo di simulazione del controllo automatico del livello dell'acqua, MR517E-05 1 Componente 7 Modulo di simulazione del processo di miscelazione dei liquidi, MR517E-06 1 Componente 8 Modulo di simulazione del distributore automatico, MR517E-07 1 Componente 9 Modulo di simulazione del controllo dell'ascensore, MR517E-08 1 Componente 10 Modulo di simulazione del controllo della temperatura, MR517E-09 1 Componente 11 Modulo di simulazione del controllo del materiale AGV, MR517E-10 1 Componente 12 Modulo di simulazione del braccio robotico pick-and-place, MR517E-11 1 Componente 13 Modulo di simulazione della linea di produzione di imballaggio automatico, MR517E-12 1 Componente 14 Modulo di simulazione del processo di carico e scarico automatico del trasportatore, MR517E-13 1 Componente 15 Modulo di simulazione della stazione di fresatura, MR517E-14 1 Componente 16 Modulo di simulazione per domande e risposte, MR517E-15 1 Componente 17 Modulo di controllo per motori passo-passo e motori CC, MR517E-16 1 Componente 18 Modulo di ingresso pulsanti, MR517E-SIEMENS-PB 1 Componente 19 Modulo indicatore di uscita LED/luce, MR517E-SIEMENS-LP 1 Componente 20 Modulo relè a 4 vie, MR517E-SIEMENS-RLY 1 3.4 Accessori N. Nome Quantità 1 Telaio per scatola sospesa 1 2 Fusibile 0,1 A/3 A/5 A 5*20 5 ciascuno, 15 in totale 3 USB flash
