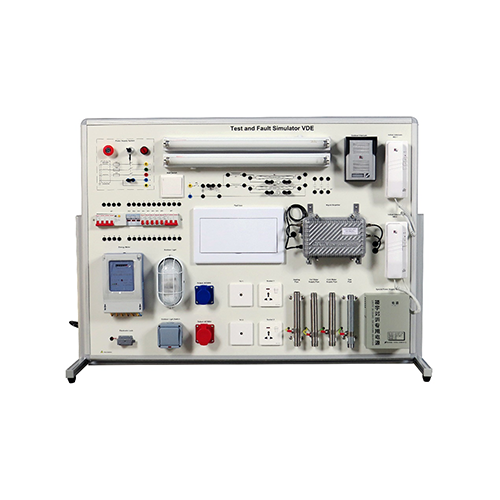

MR509E Simulatore di test e guasti Attrezzatura per la formazione didattica VDE Learnlab Set didattico per l'automazione degli edifici 1. Introduzione al prodotto 1.1 Descrizione del prodotto Il sistema didattico "Test and Fault Simulator VDE" è un simulatore compatto per tipici impianti elettrici domestici con vari circuiti (ad esempio, primo piano, secondo piano) e alimentatori CA e CC. Il simulatore di guasti può essere utilizzato per riprodurre le tipiche fonti di guasto e analizzarle utilizzando apparecchiature di prova industriali. Il modello include una scatola di ingresso completa per servizi residenziali con fusibili, interruttori differenziali, trasformatori per campanello e amperometri, nonché vari componenti di installazione per la tensione di alimentazione e la trasmissione del segnale. Consumatori, contatori e apparecchiature di compensazione del potenziale (inclusa la tecnologia di comunicazione) completano il sistema. 1.2 Caratteristiche del prodotto 1. Il prodotto offre eccellenti prestazioni di sicurezza elettrica e alcuni componenti sono stati progettati per garantire un'eccellente impermeabilità e un'elevata affidabilità della messa a terra. 2. Il prodotto ha un design elegante e una struttura semplice. 3. Il prodotto adotta misure anticorrosione ed è realizzato con materiali solidi e durevoli, che ne prolungano notevolmente la durata. 4. Il prodotto è dotato di numerosi moduli sperimentali e può completare attività di test in diverse condizioni. 2. Specifiche tecniche 2.1 Parametri tecnici Parametri di alimentazione: trifase AC 220 V Interruttore automatico Delixi: 4P; 16 A; con protezione da perdite Fusibile: 3 A Alimentazione citofono: 12 V/12 W Lampada LED antideflagrante: sorgente luminosa a LED da 12 W Serratura elettrica: 12 V Lampada fluorescente: 0,6 m; 20 W Condizioni ambientali di lavoro: temperatura ambiente 10 ℃～30 ℃; Umidità relativa <75% (25°C) 2.2 Dimensioni e peso Dimensioni: 1640 mm × 450 mm × 1100 mm Peso: <79 kg 3. Nomi dei componenti del prodotto e introduzione alle funzioni 3.1 Corpo principale del prodotto N. Nome 1 Interruttore di arresto di emergenza 2 Interruttore a chiave 3 Spia di alimentazione 4 Collegamento al sistema TN-S Spina a U 5 Interruttore a parete 6 Interruttore automatico con protezione da perdite 7 Fusibile 8 Interruttori automatici monofase e trifase 9 Contatore di energia elettrica 10 Serratura elettrica 11 Lampada antideflagrante 12 Scatola di impostazione guasti simulati 13 Presa industriale monofase AC220V 14 Interruttore impermeabile 15 Presa industriale trifase AC380V 16 Presa di comunicazione cablata 17 Presa a muro a tre fori 18 Tubo di messa a terra 19 Alimentatore per citofono 20 Amplificatore di segnale cablato 21 Telefono 22 Campanello 23 Lampada fluorescente 3.2 Accessori del prodotto N. Nome 1 Presa industriale 2 Multimetro digitale 3 Protezione fusibile 4 Cavo elettrico di sicurezza nero da 4 mm 4. Elenco configurazioni prodotto N. Nome Quantità 1 Interruttore automatico (con protezione da perdite) 1 2 Dispositivo di protezione fusibile 3 3 Interruttore automatico 6 4 Interruttore a parete 1 5 Lampada fluorescente 2 6 Modulo campanello 1 7 Telefono 2 8 Contatore elettrico 1 9 Serratura porta 1 10 Lampada antideflagrante 1 11 Interruttore impermeabile 1 12 Interruttore di arresto di emergenza 1 13 Interruttore a chiave 1 14 Presa a muro 2 15 Presa di segnale cablata 2 16 Presa industriale monofase AC220V 1 17 Presa industriale trifase AC380V 1 18 Amplificatore cablato 1 19 Alimentatore citofono 1 20 Messa a terra di tubi di materiali diversi 4 21 Multimetro digitale 1 22 Assicurazione fusibile 3 23 Spina femmina industriale 1 24 Cavo elettrico di sicurezza nero da 4 mm 2 5. Elenco degli esperimenti didattici sul prodotto (vedere la guida agli esperimenti per i dettagli) (1) Simulare il guasto di cortocircuito F1 del circuito (2) Simulare il guasto F2 del circuito della lampada fluorescente (3) Simulare il guasto F3 del circuito della lampada fluorescente (4) Simulare il guasto F4 del circuito della lampada fluorescente (5) Simulare il guasto F5 del circuito della lampada antideflagrante (6) Simulare il guasto F6 del circuito della presa impermeabile esterna (7) Simulare il guasto F7 del circuito della presa interna (8) Simulare il guasto F8 del circuito del campanello (9) Simulare il Guasto F9 del circuito della presa impermeabile esterna (10) Collegare diversi condensatori in parallelo al circuito della lampada fluorescente per migliorare il fattore di potenza del circuito di carico
