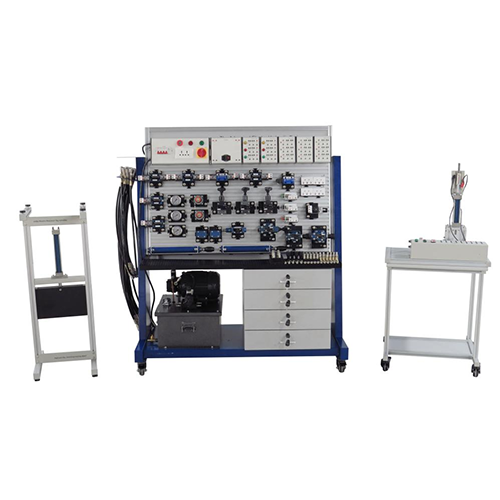

MR118M Attrezzatura didattica per trainer elettroidraulico avanzato Attrezzatura dimostrativa Attrezzatura per addestramento idraulico 1 Panoramica del prodotto 1.1 Panoramica Questo dispositivo di formazione idraulica adotta un pannello operativo con struttura aperta, conforme ai requisiti del programma di studi per il controllo pneumatico, elettrico e idraulico della meccatronica in college e università, combinato con i vantaggi del controllo dei relè pneumatici e delle apparecchiature sperimentali per il controllo dei relè idraulici. Vari componenti idraulici possono essere installati in modo flessibile sul pannello operativo e tutti i giunti adottano giunti rapidi di apertura-chiusura su entrambe le estremità, il che risolve il problema delle perdite d'olio nel circuito idraulico, è pratico e durevole, riduce le perdite e contribuisce anche al mantenimento dell'igiene ambientale. Tutti i componenti possono essere combinati in modo casuale per formare un sistema idraulico con determinate funzioni, il che è molto pratico. 1.2 Caratteristiche (1) L'attrezzatura è composta da un telaio in lamiera ad alta resistenza, elegante e durevole. La base è dotata di ruote universali, che possono essere spostate comodamente; è dotata di un armadio per riporre utensili e dispositivi e la stazione idraulica è integrata nella parte inferiore dell'attrezzatura; vari blocchi valvole idraulici sono fissi. La piastra di base adotta uno speciale profilo e l'intervallo delle scanalature del pannello è di 25 mm, in modo che i vari componenti possano essere facilmente inseriti ed estratti; la parte superiore è dotata di diverse scatole di controllo elettrico sospese e il tutto è compatto. 2 Parametri prestazionali (1) Potenza in ingresso: AC380V (2) Dimensioni del banco di prova: circa 1650 (lunghezza) × 700 (larghezza) × 1800 (altezza) (3) Dimensioni del pannello in lega di alluminio: 1200 (lunghezza) × 750 (larghezza) (4) Intervallo delle scanalature: 25 mm (5) Specifiche: Mobile: 1 (6) Struttura del tavolo: 1 (7) Ruote universali: 4 3 Composizione del prodotto 3.1 Unità di controllo elettrica Scatola pensile dell'interruttore di controllo principale Alimentazione 24 V CC Scatola pensile del relè Scatola pensile dei pulsanti 3.2 Piattaforma di allenamento 3.3 Componenti idraulici (1)Valvola di massima pressione ad azione diretta DBDH6P10B/100 (2)Elettrovalvola a quattro vie e tre posizioni (E) 4WE6E-6X/ED24 (3)Elettrovalvola a quattro vie e tre posizioni (G) 4WE6G-6X/ED24 (4)Elettrovalvola a quattro vie e tre posizioni (H) 4WE6H-6X/ED24 (5)Elettrovalvola a quattro vie e tre posizioni (J) 4WE6J-6X/ED24 (6)Valvola di corsa 4WMR6D50B (7)Valvola di inversione elettromagnetica a quattro vie e due posizioni (8)Valvola di controllo della velocità 2FRM5-31B/10Q (9)Valvola di massima pressione pilota DB10-1-50B/100 (10)Valvola di sequenza pilota DZ10-1-30B/210M (11)Valvola di ritegno a controllo idraulico SV6P2-60B (12)Valvola riduttrice di pressione pilotata DR10-1-50B/200Y (13)Pressostato HED40P15B/100LZ14S (14)Valvola di inversione manuale 4WMM6D50B (15)Manometro alla glicerina (16)Valvola di separazione olio rapida (17)Valvola a tre vie, cinque vie e unidirezionale (18)Tubi (19)Stazione di pompaggio idraulica (20)Cilindro idraulico (21)Sensore induttivo (22)Sensore fotoelettrico (23)Sensore capacitivo (24)Finecorsa (25)Modulo di inversione di stiramento (26)Elaborazione idraulica Modulo 1 Cilindro di spinta 2 Sensore di punzone 3 Dado di regolazione della corsa di stampaggio 4 Cilindro di stampaggio 5 Modulo di controllo 4 Contenuto dell'esperimento: Esperimento 1. Circuito di inversione della valvola di inversione manuale Esperimento 2. Circuito di inversione della valvola di inversione elettromagnetica di tipo H Esperimento 3 Circuito di inversione della valvola di inversione elettromagnetica di tipo M Esperimento 4 Circuito di inversione della valvola di inversione elettromagnetica di tipo Y Esperimento 5 Circuito di inversione di tipo O della valvola di inversione elettromagnetica Esperimento 6 Elettrovalvola di controllo a punto singolo a quattro vie e due posizioni Esperimento 7 Come utilizzare il relè di pressione Esperimento 8 Sensore induttivo Esperimento 9 Sensore fotoelettrico Esperimento 10 Sensore capacitivo Esperimento 11 Come funziona la valvola di controllo della velocità Esperimento 12 Principio di funzionamento della valvola di ritegno a controllo idraulico Esperimento 13 Principio di funzionamento della valvola di sicurezza pilotata Esperimento 14 Principio di funzionamento della valvola di sicurezza ad azione diretta valvola Esperimento 15 Principio di funzionamento della valvola riduttrice di pressione pilotata Esperimento 16 Principio di funzionamento della valvola di sequenza pilotata
