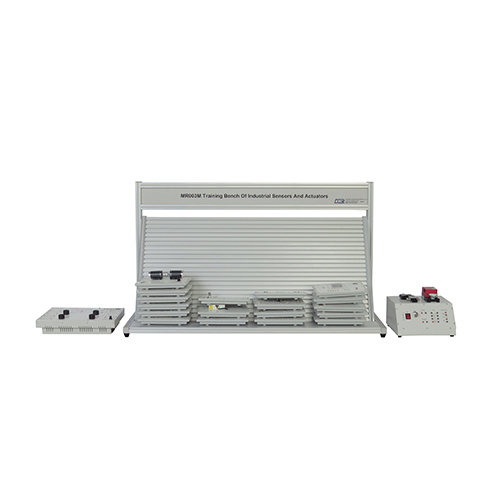

MR500E Banco di formazione per sensori e attuatori industriali Set di formazione in aula per sensori e attuatori Banco di formazione per trasformatori I. Panoramica del prodotto 1.1 Panoramica L'attrezzatura per l'addestramento dei sensori offre un'ampia gamma di applicazioni, elevata intuitività, metodi flessibili e una struttura modulare. Utilizza elementi sensoriali reali provenienti dalla produzione industriale, consentendo agli studenti di comprendere la situazione reale dei moderni test e controlli di produzione attraverso l'apprendimento e l'assemblaggio effettivo. Il tavolo di addestramento include un modulo di temperatura, un modulo sensore fotoelettrico, un modulo estensimetro, un modulo sensore di flusso d'aria, un modulo sensore di pressione dell'aria, un modulo sensore di induttanza, un modulo sensore Hall, un modulo sensore di velocità, un modulo sensore di umidità, un modulo sensore a ultrasuoni, un modulo contatore di temporizzazione, un modulo amplificatore di regolazione del guadagno, un modulo amplificatore, un modulo circuito di oscillazione e un modulo circuito di filtro, un modulo filtro passa-basso, un modulo circuito di campionamento e mantenimento, un modulo circuito di oscillazione, un modulo amplificatore di potenza, un modulo alimentatore e un dispositivo di uscita, in modo che gli studenti possano comprendere i principi di funzionamento e i metodi di utilizzo di diversi tipi di sensori, acquisire maggiori conoscenze pratiche e capacità operative, ampliare le proprie conoscenze, migliorare le proprie capacità pratiche e operative, in modo che gli studenti possano svolgere direttamente tirocini in produzione dopo la laurea e ridurre i tempi di produzione. 1.2 Caratteristiche Il dispositivo soddisfa i requisiti di sicurezza ed è utile per una conoscenza preliminare dei sensori. II. Parametri prestazionali 1. Potenza in ingresso: monofase a tre fili 127 V±10%, 60 Hz 2. Ambiente di lavoro: temperatura -10 ℃～+40 ℃, umidità <85% (25 ℃) III. Elenco dei componenti e introduzione dettagliata 3.1 Parte principale Numero Nome 1 Modulo di alimentazione 2 Telaio 3 Battiscopa 4 Volante 5 Dispositivo di uscita 3.2 Elenco dei componenti N. Nome 1 Modulo sensore di temperatura 2 Modulo sensore fotoelettrico 3 Modulo estensimetro 4 Modulo sensore di flusso d'aria 5 Modulo sensore di pressione dell'aria 6 Modulo sensore induttivo 7 Modulo sensore Hall 8 Modulo sensore di velocità 9 Modulo sensore di umidità 10 Modulo sensore a ultrasuoni 11 Modulo contatore timer 12 Amplificatore Modulo 13 Modulo amplificatore di misura 14 Modulo circuito oscillatore e circuito filtro 15 Modulo filtro passa-basso 16 Modulo circuito di campionamento e mantenimento 17 Modulo circuito oscillatore 18 Modulo amplificatore di potenza 19 Modulo alimentatore 3.3 Accessori N. Nome Quantità 1 Siringa (con tubo) 1 2 Cavo di collegamento a cinque conduttori 1 3 Cavo di alimentazione 2 4 Cavo elettrico blu da 2 mm 10 5 Cavo elettrico rosso da 2 mm 10 6 Cavo elettrico nero da 2 mm 10 7 Fusibile (5A) 5 8 Fusibile (3A) 5 9 Magnete 1 IV. Elenco degli esperimenti Esperimento 1 Circuito regolatore di tensione a ponte intero Esperimento 2 Unità di frequenza di conversione della tensione Esperimento 3 Test dell'unità di tensione di conversione della frequenza Esperimento 4 Test dell'unità di corrente di conversione della tensione Esperimento 5 Test dell'unità di tensione di conversione della corrente Esperimento 6 Test dell'unità del dispositivo di uscita Esperimento 7 Test dell'unità di acquisizione della temperatura con termocoppia di tipo J Esperimento 8 Test dell'unità di acquisizione della temperatura con termocoppia di tipo K Esperimento 9 Test del sensore fotoelettrico Esperimento 10 Test del fotodiodo Esperimento 11 Test dell'unità fotocellula Esperimento 12 Test del fototransistor Esperimento 13 Sensore di temperatura integrato Esperimento 14 Test del modulo estensimetro Esperimento 15 Test del sensore di flusso d'aria Esperimento 16 Test del sensore di pressione dell'aria Esperimento 17 Test del sensore di induttanza Esperimento 18 Test del sensore Hall Esperimento 19 Test del modulo sensore di velocità Esperimento 20 Test del sensore di umidità Esperimento 21 Modulo sensore a ultrasuoni Test Esperimento 22 Test del modulo contatore di temporizzazione Esperimento 23 Test del circuito amplificatore di guadagno Esperimento 24 Test del modulo amplificatore di misura Esperimento 25 Test del circuito di oscillazione Esperimento 26 Test del circuito di filtro Esperimento 27 Test del modulo filtro passa-basso Esperimento 28 Test del modulo di campionamento di mantenimento Esperimento 29 Test del circuito di oscillazione a ponte di Wien Esperimento 30 Test del circuito di oscillazione RC Esperimento 31 Test dell'amplificatore di potenza
